Konsep Dasar Cellular Technology

Sistem selular adalah sistem yang canggih, sebab sistem ini membagi suatu kawasan dalam beberapa sel kecil. Hal ini digunakan untuk memastikan bahwa frekuensi dapat meluas sehingga mencapai ke semua bagian pada kawasan tertentu sehingga beberapa pengguna dapat menggunakan ponsel mereka secara simultan tanpa jeda dan tanpa terputus-putus.

Definisi Selular
Pada sistem seluler, untuk menggambarkan cakupan area secara geografis digunakanlah penggambaran heksagonal. Area inilah yang disebut sel (Cell). Mengapa bentuknya heksagonal bukan lingkaran untuk menggambarkan sebuah sel?


Anda dapat melihat pada gambar diatas, jika anda menggambarkan sebuah sel dalam bentuk lingkaran, maka sel satu dengan yang lainnya tidak akan dapat saling berkesinambungan dengan sempurna. Pada sistem selular, semua daerah dapat dicakup tanpa adanya gap sel satu dengan yang lain sehingga kurva heksagonal lebih mewakili, kerena cakupan area dapat tergambarkan dengan rapih serta mencakup keseluruhan area.

Untuk lebih jelasnya anda dapat melihat pada gambar dibawah ini, dimana sebuah Antena akan dapat mengirim dan menerima sinyal pada tiga daerah yang berbeda, dimana setiap sel hanya tercakup sebagian saja dari ketiga sel yang tercakup.


Beberapa komponen penting pembentuk sistem dari seluler adalah peralatan seluler itu sendiri seperti Base Station Radio, Antena dan Base Station Controller yang akan mengatur lalulintas dari beberapa sel dan saling berhubungan pula dengan jaringan telepon publik.

Arsitektur Jaringan GSM
Jaringan di dalam Global System for Mobile Telecommunication (GSM) disusun dari beberapa entitas fungsional yang dibagi menjadi 3 (tiga) bagian yaitu:

A. Mobile Station
Mobile Station yang merupakan perangkat dibawa oleh pelanggan atau kata lain telepon selulernya yang akan menerima maupun mengirimkan data. Mobile Station terdiri dari Radio transceiver, Display dan Digital Signal Proccesor (DSP) dan kartu SIM (Subscriber Identity Module).

Dalam Global System for Mobile telecommunication (GSM) identitas panggilan tidak dihubungkan dengan ponselnya tetapi dengan kartu SIM sehingga bila kartu SIM dimasukan keterminal lain maka pengguna akan tetap menerima panggilan dan dapat melakukan pemanggilan dari terminal tersebut serta dapat menerima layanan pelanggan yang lainnya.

Mobile Equipment atau Ponsel secara unik dapat dikenali dengan International Mobile Subscriber Identity (IMEI) sedangkan kartu SIM memiliki InternationalMobile Subscriber Identity (IMSI) yang dapat mengidentifikasi pelanggan. Akan tetapi IMEI dengan IMSI tidak saling tergantung maka dapat digunakan dalam mobilitas pribadi. Dengan kata lain kita dapat memindahkan kartu SIM ke ponsel manapun juga.

B. Base Station Subsystem (BBS)
Base Station Subsystem (BBS) merupakan peralatan yang mengendalikan hubungan antara radio dengan mobile station. Base Station Subsystem terdiri atas dua bagian yaitu : Base Transceiver Station (BTS) yang mengandung transceiver radio yang menangani sebuah cell atau daerah dan berhubungan dengan mobile station dan Base Station Controller (BSC) yang cara kerjanya mengatur hubungan radio antara satu dan beberapa Base Transceiver Station.

Selain itu juga Base Transceiver Station merupakan penghubung antara Mobile station dengan Mobile Service Switching Center (MSC)


C. Network Subsystem
Network Subsystem yang merupakan bagian utamanya adalah Mobile Service Switcing Center (MSC) kegunaannya untuk melakukan switching pengguna jaringan bergerak dengan pengguna jaringan bergerak atau tetap.

Mobile Service Switching Center (MSC) juga menyediakan hubungan dengan jaringan PSTN dan ISDN. Pensinyalan di antara entitas fungsional ini menggunakan Signaling Sistem Number 7 (SS7) yang digunakan untuk Trunk Signaling dalam ISDN dan digunakan secara luas di jaringan umum sekarang.

Informasi mengenai Mobile Station disimpan dalam dua Location Register yang merupakan sebuah basis data. Yang pertama adalah Home Location Register (HLR) yang berisi semua informasi administrasi dari semua pelanggan yang terdaftar disuatu jaringan GSM beserta lokasi dari mobile station. Lokasi dari suatu Mobile Station disimpan dalam bentuk Mobile Station Roaming Number (MSRN).

Sedangkan yang kedua adalah Visitor Location Register (VLR) berisi informasi berisi administrasi terpilih dari Home Location Register (HLR) yang dibutukan untuk control pangilan dan izin bagi pengguna service berlangganan untuk setiap pengguna.

Register lain yang digunakan untuk autentikasi dan keamanan adalah Equipment Identity Register (EIR) yang merupakan basis data yang berisi daftar Mobile Station yang valid dalam jaringan GSM yang teridentifikasi lewat nomor IMEI. Sedangkan Autenthication Center adalah basis data terproteksi yang menyimpan salinan PIN (Personal Identity Number) yang digunakan untuk autentifikasi.


Sumber:dhivacell.wordpress.com

Yuuk Lanjut......

ISDN (Integrated Services Digital Network)

ISDN (Integrated Services Digital Network) adalah suatu sistem telekomunikasi di mana layanan antara data, suara, dan gambar diintegrasikan ke dalam suatu jaringan, yang menyediakan konektivitas digital ujung ke ujung untuk menunjang suatu ruang lingkup pelayanan yang luas. Para pemakai ISDN diberikan keuntungan berupa fleksibilitas dan penghematan biaya, karena biaya untuk sistem yang terintegrasi ini akan jauh lebih murah apabila menggunakan sistem yang terpisah.

Para pemakai juga memiliki akses standar melalui satu set interface pemakai jaringan multiguna standar. ISDN merupakan sebuah bentuk evolusi telepon local loop yang memepertimbangkan jaringan telepon sebagai jaringan terbesar di dunia telekomunikasi.

Di dalam ISDN terdapat dua jenis pelayanan, yaitu:

Basic Rate Inteface (BRI)
Primary Rate Interface (PRI)

Sejarah ISDN

Sebelum terciptanya ISDN, ada juga beberapa jaringan konvensional yang digunakan dalam masyarakat, yaitu:

Jaringan Telepon (PSTN = Public Switched Telephone Network)
Jaringan komunikasi data (PDN = Public Data Network)
Jaringan Telex (PSTX)
Jaringan-jaringan konvensional ini digabungkan menjadi jaringan digital yang terintegrasi dengan cara mendigitalisasi jaringan konvensional tersebut, kemudian jaringan-jaringan yang telah memenuhi konsep Integrated Digital Network diintegrasikan sehingga pada akhirnya kita dapat mengintegrasikan semua jaringan konvensional ini menjadi sebuah jaringan terpadu yang memiliki konsep digital sampai ke pengguna akhir.
Melihat langkah-langkah penggabungan diatas, dapat disimpulkan bahwa IDN merupakan asal mula terciptanya ISDN. Awalnya, telepon jaringan menggunakan kawat atau kabel untuk sarana koneksinya.

Namun pada permulaan tahun 1960-an, sistem telepon ini mulai dikonversi dari sistem analog menggunakan kabel, ke sambungan paket sistem digital. Asal mula munculnya ISDN pita lebar bermula ketika pembuatan trial broadband rampung pada jaringan lokal Bigfon di Berlin pada tahun 1984 hingga kemudian pada tahun yang sama penggunaaan ISDN mulai disosialisasikan ke masyarakat. Sosialisasi ini dimulai oleh CCITT (sekarang ITU), yaitu sebuah organisasi dibawah naungan PBB yang menangani bidang standarisasi telekomunikasi.

Latar Belakang ISDN

ISDN muncul menjadi sebuah sarana telekomunikasi di tengah masyarakat akibat adanya pertumbuhan permintaan dalam hal komunikasi suara, data, dan gambar, namun dengan biaya yang rendah dan fleksibilitas yang tinggi. Disamping itu, perkembangan perangkat terminal CTE memberikan kebebasan kepada pelanggan dalam memilih alat komunikasi yang berstandarkan ISDN.

Keuntungan ISDN

1. ISDN menawarkan kecepatan dan kualitas tinggi dalam pengiriman data, bahkan 10 kali lebih cepat disbanding PSTN
2. Efisien. Delam satu saluran saja dapat mengirim berbagai jenis layanan (gambar, suara, video) sehingga efisien dalam pemanfaatan waktu
3. Fleksibel. Single interface untuk terminal bervariasi
4. Hemat biaya. Hanya membutuhan satu terminal tunggal untuk audio dan video

Model Jaringan

1. Model Konvensional. Pada masa ini, masing-masing sistem jaringan terpisah, sehingga pengguna akan mengakses ke masing-masing jaringan untuk tiap keperluan layanan yang berbeda satu dengan yang lainnya.
2. Model awal ISDN. Pada masa ini, masing-masing jaringan merupakan subnetwork dari ISDN yang dilengkapi dengan sebuah set saluran dan protokol untuk mengakses ke jaringan. Pengguna terdaftar sebangai pelanggan satu jaringan dengan tetap meminta layanan yang berbeda ke sistem yang juga masih berbeda-beda, tetapi telah menggunakan akses yang sama. Hanya sistemnya saja yang masih berbeda.
3. Model jaringan ISDN penuh. Pengguna bisa mengakses ke satu jaringan lewat satu jalur akses yang sama. Sebab sistem ISDN menyediakan dan telah dapat melayani segala jenis pelayanan yang berbeda-beda

Komponen ISDN

Sistem ISDN terdiri dari lima buah komponen terminal utama yang bertugas untuk menjalankan proses layanannya, yaitu terminal Equipment, terminal Adapter, Network Termination, Line Termination, dan Local Exchange.

Pelayanan ISDN

Ada beberapa fitur layanan utama yang ditawarkan oleh sistem ISDN. Yaitu:

Bearer Service.
Bearer Service merupakan layanan awal dan dasar yang diperuntukkan bagi pengguna yang baru bergabung dengan jaringan ISDN. Pengguna baru akan mendapatkan layanan dasar ini begitu mendaftar sebagai pelanggan ISDN. Bearer Service menyediakan layanan transfer mode,transfer rate, dan transfer capability. Layanan ini menunjukkan dan menjelaskan karakteristik jaringan transmisi yang ditawarkan oleh operator penyedia jaringan antara terminal pengguna dan jaringan.
TeleService
TeleService adalah layanan yang pada dasaranya telah diberikan dari awal oleh jaringan ISDN, namununtuk menggunakannya harus didukung dari peralatan atau terminal pengguna. Jika pengguna masih menggunakan peralatan standar, maka layanan TeleService ini tidak dapat digunakan.
Supplementary Service
Supplementary Service adalah layanan tambahan yang disediakan oleh jaringan ISDN ke pengguna, namun dalam mengaksesnya, pengguna dibebankan biaya tambahan ketika mengaktifkan layanan ini. Supplementary Service digunakan bersama dengan layanan dasar jaringan ISDN.
Aplikasi yang didukung oleh ISDN

Teledisket
PC Workgroup
Inter LAN
HiQ Fax
Video Conference
Remote Security Control
Bank Account Line
Teledoctor
Wide Voice
Back Up Line
Broadcast-ISDN

Akses Broadcast-ISDN muncul akibat dari usaha Jerman melengkapi perumahan dan perkantoran. Ada dua cara untuk memperbesar kapasitas pengiriman data lewat ISDN.

SDH, yaitu alat untuk beban 150 Mbps dengan pelayanan yang berbeda dari laju data yang bervariasi
ATM, yaitu pengembangan penyambungan paket yang memakai ukuran paket yang sama yang diesebut dengan istilah sel
Pelayanan Broadcast ISDN hampir mirip dengan pelayanan ISDN, yaitu mempunyai:.

Bearer Service, yaitu pemberian kanal informasi melalui pita lebar tertentu
TeleService, yaitu pengembangan dari jenis layanan yang pertama, yang bertumpu pada kemampuan switch dan CPE. TeleService dibagi menjadi dua kelompok besar yaitu Pelayanan Interaktif (mencakup Conversational, Message, dan Retrieval Service), dan Pelayanan Distributif (mencakup distribusi dengan kemampuan kontrol penerimaan dan tanpa kemampuan kontrol penerimaan)
ISDN di Indonesia

Aplikasi layanan ISDN di Indonesia disediakan oleh PT Telkom. ISDN merupakan hasil evolusi dari PSTN. Proses evolusi ini dilakukan dengan pelayanan berbasis PSTN, kemudian berubah ke pelayanan SMDS, sampai akhirnya pelayanan ISDN dan Broadcast-ISDN.

Layanan ISDN di Indonesia

Direct Dialling In. teleponyang tersambung ke jaringan PSTN/ISDN dapat secara langsung memanggil pesawat cabang STLO.
Call Diversion. Pelanggan yang tidak dapat menerima panggilan dapat mengalihkan panggilannya ke nomor lain atau ke layanan penjawab (answering service)
Do Not Disturb. Pelanggan yang memang sengaja tidak ingin menerima panggilan untuk suatu periode waktu tertentu dapat mengalihkan panggilannya ke nomor lain.
PBX Line Hunting Service. Seleksi otomatis dari suatu bundel saluran yang melayani pelanggan ke nomor direktori umum pelanggan tersebut.
Three Party Service. Pelanggan yang sedang melakukan percakapan telepon dapat menahan percakapannya dan melakukan panggilan dengan pihak ketiga.
Freephone. Sebuah nomor khusus dapat dialokasikan kepada pelanggan dan beban atas setiap panggilan yang dilakukan kepada nomor ini biayanya dibebankan kepada pelanggan, bukan kepada pihak yang memanggil.
Speed Dialling. Pelanggan dapat melakukan panggilan hanya dengan memutar suatu kode singkat atas sebuah nomor tertentu yang sudah diset dan tidak perlu memutar seluruh nomor lengkap.
Call Waiting. Pelanggan yang sedang melakukan percakapan diberikan tanda bahwa ada panggilan masuk lainnya.
Centrex Service. Layanan ini umunya hanya terdpat pada PABX dengan menggunakan sentral telepon PSTN/IDN yang diperlengkap secara khusus.
Malicious Call Identification. Pelanggan dapat meminta identifikasi panggilan yang diterimanya.

Yuuk Lanjut......

Deskripsi ATM (Automated Teller Machine/Anjungan Tunai Mandiri)

1. MENGENAL ATM

Dari sumber yang penulis peroleh, yaitu Kompas.co.id menjelaskan bahwa ATM adalah sebuah alat atau media elektronik yang menyediakan sebuah layanan kepada nasabah-nasabah bank dan mengizinkannya untuk mengambil uang atau mengecek saldo simpanan dari bank-bank tertentu tanpa pelayanan dari seorang “Teller” manusia.
Banyak ATM juga telah mengizinkan para nasabah bank untuk membeli keperluan hidup melalui tarnsaksi ATM. Artinya ATM tidak hanya melayani nasabah bank untuk menyimpan atau mengambil uang secara otomatis. Seperti banyak ATM yang memberikan kemudahan nasabah untuk mentransfer uang ke sesama bank atau ke bank-bank yang berbeda, membeli pulsa atau perangko, dan lain sebagainya.
ATM (AutomaticTeller Machine, atau Automated Teller Machine, atau di Indonesia dikenal sebagai Anjungan Tunai Mandiri) sudah bukan merupakan benda asing lagi bagi rakyat negara ini. Penduduk kota maupun desa sudah sangat akrab dengan mesin pencetak uang otomatis ini. Dengan perkembangan teknologi yang pesat saat ini, ATM sudah menyediakan banyak kemudahan bagi semua orang, transaksi apapun dapat dilakukan melalui alat ini, mulai dari penarikan tunai, transfer uang, pemindah bukuan, pembayaran tagihan, bahkan setoran tunai maupun cetak buku dapat dilakukan di ATM, dan akses ATM juga dapat dilakukan via mobile bahkan internet.
Namun sedikit pula yang mengetahui secara rinci bagaimana mesin ini bekerja dan melayani setiap nasabahnya serta seperti apa awal dari munculnya mesin ini. Semua pertanyaan tersebut akan dibahas pada subjudul berikutnya.



2. SEJARAH ATM (AUTOMATIC TELLER MACHINE atau ANJUNGAN TUNAI MANDIRI)

Pada mulanya mesin pintar ini ditemukan oleh Don Wetzel, Vice President of Product Planning pada perusahaan Docutel (Sumber: Kompas.co.id). Kompas.co.id juga menerangkan bahwa konsep ATM pertama kali lahir pada tahun 1968, lalu prototipenya muncul setahun kemudian, dan akhirnya Ducotel mendaftarkannya pada Kantor paten pada tahun 1973.
Perusahaan Docutel membeli mesin ATM dari tiga orang pembuatnya, yaitu Don Wetzel, yang pada saat itu adalah seorang Vice President of Product Planning di Docutel, Tom Barnes, Kepala Mekanik dan George Chastian, seorang insyinyur listrik. Ide awalnya berasal dari Wetzel, ketika mengantre di bank. Wetzel kerapkali merasa capai ketika berurusan dengan bank yang harus selalu mengantre untuk satu layanan sebagai nasabah bank. Hingga akhirnya ketiga penemu ini menciptakan mesin ATM yang di Indonesia dikenal dengan istilah Anjungan Tunai Mandiri. Dan dana yang dihabiskan untuk sebuah mesin ATM pertama kali adalah sekitar lima juta dollar. Kemudian Perusahaan Docutel mengembangkan peralatan penanganan bagasi secara otomatis pada tahun 1968.
ATM pertama dipasang atau digunakan oleh sebuah bank di New York, yaitu Chemical Bank New York. Namun, fakta ini masih menjadi sebuah controversial oleh banyak pihak, karena banyak bank yang mengclaim sebagai pengguna Automatic Teller Machine pertama, tapi Chemical Bank New York menyatakan hal tersebut berdasarkan catatan yang dibuat oleh Wetzel.
ATM pertama ini tidak diletakkan di lobi bank, melainkan di dinding luar bank yang menghadap ke jalan raya. Dan untuk melindungi mesin dari hujan dan sinar matahari bank menggunakan kanopi. Dan saat ini, perkembangan ATM telah merambah ke seluruh dunia termasuk Negara ini untuk melakukan berbagai transaksi perbankan. Secara umum ATM terdiri dari box ATM, tombol angka sebagai keyboard yang dilengkapi tombol cancel, enter dan exit, kemudian sebuah layar atau monitor dan kamera (optional) yang biasa terlihat dari luar bilik ATM. Sementara di dalam ATM itu sendiri terdiri dari sebuah CPU, keyboard, modem, kotak uang, printer mini dan card reader.

Yuuk Lanjut......

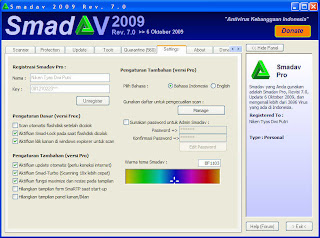

Smadav 2009 Rev 7.3 - Lebih Cepat Lebih Ringan


Pada Rev. 7 kali ini Smadav telah disempurnakan untuk menjadi jauh lebih cepat dan lebih ringan dalam mendeteksi dan mengamankan komputer Anda dari ancaman virus di Indonesia. Fitur-fitur baru yang ditambahkan seperti Smad-Turbo (Scanning 10x lebih cepat), Smad-Theme (Mengganti warna tema), Smad-Ray (Otomatis scan flashdisk sangat cepat). Ini semua membuat Smadav menjadi salah satu dari antivirus tercepat dan paling ringan sedunia, sehingga Smadav tetap dapat digunakan pada komputer-komputer dengan spesifikasi rendah sekalipun.

Pada Rev. 7 ini Smadav juga menambahkan database pengenalan virus-virus baru yang banyak menyebar di Indonesia. Perkembangan virus lokal saat ini semakin berkurang dan tidak seaktif bulan-bulan sebelumnya. Mungkin ini karena Smadav yang sudah banyak digunakan pengguna-pengguna komputer di Indonesia. Jadi, virus lokal di Indonesia sekarang tinggal sedikit lagi untuk menuju kepunahan.

Selain itu juga banyak perbaikan yang dilakukan pada tampilan Smadav secara keseluruhan agar Smadav semakin mudah dan praktis digunakan. Berikut ini adalah penjelasan lengkap fitur-fitur baru di Smadav 2009 Rev 7 :

Smad-Turbo (Scanning 10x lebih cepat)
Smad-Turbo adalah salah satu fitur scanning antivirus tercepat di dunia yang hanya dimiliki Smadav Pro. Jika dengan Smadav Free Anda memerlukan waktu 20 menit untuk scanning seluruh isi file komputer, dengan menggunakan fitur ini Anda hanya perlu waktu kira-kira 1-2 menit untuk melakukan scanning seluruh isi file di komputer Anda. Jadi, Scanning Smadav Pro 10x lebih cepat daripada Smadav Free dengan menggunakan Smad-Turbo ini.

Smad-Theme (Mengganti warna tema)
Smadav Pro mempunyai kemampuan untuk mengganti warna tema Smadav yang awalnya berwarna hijau menjadi warna pilihan Anda. Di bagian setting warna tema Anda dapat menemukan warna pilihan Anda sendiri untuk menjadi tema Smadav. Setelah Anda ganti tema warnanya, warna semua tampilan Smadav akan otomatis berubah menjadi warna pilihan Anda.

Smad-Ray (Otomatis scan flashdisk sangat cepat)

Setelah flash-disk dicolok di komputer, Smadav akan langsung memunculkan hasil scan dalam bentuk notifikasi apakah flashdisk Anda terinfeksi virus atau tidak, prosesnya sangat cepat hanya sekitar 1-5 detik sehingga Anda tidak perlu lagi berlama-lama menunggu hasil scanning flashdisk yang baru dicolok.
Perbaikan tampilan Smadav
Tampilan Smadav yang lama dianggap pengguna masih terlalu besar dan tidak cocok untuk sebagian pengguna di Mini Laptop/Netbook. Pada Rev. 7 kali ini tampilan Smadav sudah berukuran lebih kecil dan Smadav sudah bisa menyesuaikan ukurannya menjadi mini ketika dipakai di Netbook.

Perbandingan Smadav Free & Pro
Pada bagian tab donation sekarang sudah ditambahkan tabel perbandingan Smadav Free & Pro. Anda dapat mengklik baris-baris pada tabel ini untuk mengetahui kelebihan-kelebihan Smadav Pro dibandingkan Smadav Free.

Penyempurnaan Smadav 2009 Rev. 7.1

* Penambahan database virus baru
* AutoUpdate untuk Smadav Pro di Vista & Win7
* Perbaikan Bug Scan with Smadav
* Loading Quarantine lebih cepat
* Mengirim statistik ke server Smadav
* Bug pada pembersihan virus fusion

Penyempurnaan Smadav 2009 Rev. 7.2

* Penambahan fitur Exception di Tools 1-Virus By-User
* Penambahan banyak database virus baru
* Perbaikan koneksi program Smadav dengan server Smadav.net
* Perbaikan proteksi registration key anti pembajakan

Penyempurnaan Smadav 2009 Rev. 7.3

* Pembersihan tuntas untuk beberapa virus baru
* Penambahan kecerdasan (heuristic) pendeteksi virus Smadav
* Perbaikan metode update Smadav
* Penggantian server utama Smadav.net
* Perbaikan salah deteksi pada beberapa program

dari ...

Yuuk Lanjut......

Frame Relay

Frame Relay adalah protokol packet-switching yang menghubungkan perangkat-perangkat telekomunikasi pada satu Wide Area Network (WAN).[1] Protokol ini bekerja pada lapisan Fisik dan Data Link pada model referensi OSI.[2] Protokol Frame Relay menggunakan struktur Frame yang menyerupai LAPD, perbedaannya adalah Frame Header pada LAPD digantikan oleh field header sebesar 2 bita pada Frame Relay.



Keuntungan Frame Relay
Frame Relay menawarkan alternatif bagi teknologi Sirkuit Sewa lain seperti jaringan X.25 dan sirkuit Sewa biasa. Kunci positif teknologi ini adalah:[3]

Sirkuit Virtual hanya menggunakan lebar pita saat ada data yang lewat di dalamnya, banyak sirkuit virtual dapat dibangun secara bersamaan dalam satu jaringan transmisi.
Kehandalan saluran komunikasi dan peningkatan kemampuan penanganan error pada perangkat-perangkat telekomunikasi memungkinkan protokol Frame Relay untuk mengacuhkan Frame yang bermasalah (mengandung error) sehingga mengurangi data yang sebelumnya diperlukan untuk memproses penanganan error.
[sunting] Standarisasi Frame Relay
Proposal awal mengenai teknologi Frame Relay sudah diajukan ke CCITT semenjak tahun 1984, namun perkembangannya saat itu tidak signifikan karena kurangnya interoperasi dan standarisasi dalam teknologi ini. Perkembangan teknologi ini dimulai di saat Cisco, Digital Equipment Corporation (DEC), Northern Telecom, dan StrataCom membentuk suatu konsorsium yang berusaha mengembangkan frame relay. Selain membahas dasar-dasar protokol Frame Relay dari CCITT, konsorsium ini juga mengembangkan kemampuan protokol ini untuk berinteroperasi pada jaringan yang lebih rumit. Kemampuan ini di kemudian hari disebut Local Management Interface (LMI).[4]

[sunting] Format Frame Relay

Struktur Frame pada Frame RelayFormat Frame Relay terdiri atas bagian-bagian sebagai berikut:[5]

[sunting] Flags
Membatasi awal dan akhir suatu frame. Nilai field ini selalu sama dan dinyatakan dengan bilangan hexadesimal 7E atau 0111 1110 dalam format biner. Untuk mematikan bilangan tersebut tidak muncul pada bagian frame lainnya, digunakan prosedur Bit-stuffing dan Bit-destuffing.

[sunting] Address
Terdiri dari beberapa informasi:

Data Link Connection Identifier (DLCI), terdiri dari 10 bita, bagian pokok dari header Frame Relay dan merepresentasikan koneksi virtual antara DTE dan Switch Frame Relay. Tiap koneksi virtual memiliki 1 DLCI yang unik.
Extended Address (EA), menambah kemungkinan pengalamatan transmisi data dengan menambahkan 1 bit untuk pengalamatan
C/R, menentukan apakah frame ini termasuk dalam kategori Perintah (Command) atau Tanggapan (Response)
FECN (Forward Explicit Congestion Notification), indikasi jumlah frame yang dibuang karena terjadinya kongesti di jaringan tujuan
BECN (Backward Explicit Congestion Notification), indikasi jumlah frame yang mengarah ke switch FR tersebut tetapi dibuang karena terjadinya kongesti di jaringan asal
Discard Eligibility, menandai frame yang dapat dibuang jika terjadi kongesti di jaringan
[sunting] Data
Terdiri dari data pada layer di atasnya yang dienkapsulasi. Tiap frame yang panjangnya bervariasi ini dapat mencapai hingga 4096 oktet.

[sunting] Frame Check Sequence
Bertujuan untuk memastikan integritas data yang ditransmisikan. nilai ini dihitung perangkat sumber dan diverifikasi oleh penerima.

[sunting] Sirkuit Virtual

2 jenis sirkit dalam Frame Relay: Switched Virtual Circuit dan Permanent Virtual CircuitFrame pada Frame Relay dikirimkan ke tujuannya dengan menggunakan sirkit virtual (jalur logikal dalam jaringan). Sirkit Virtual ini bisa berupa Sirkit Virtual Permanen (Permanent Virtual Circuit / PVC), atau Sirkit Virtual Switch (Switched Virtual Circuit / SVC).

[sunting] Permanent Virtual Circuit (PVC)
PVC adalah koneksi yang terbentuk untuk menghubungkan 2 peralatan secara terus menerus tanpa memperhitungkan apakah sedang ada komunikasi data yang terjadi di dalam sirkit tersebut. PVC tidak memerlukan proses pembangunan panggilan seperti pada SVC dan memiliki 2 status kerja:

Data Transfer, pengiriman data sedang terjadi dalam sirkit
Idle, koneksi antar titik masih aktif tapi tidak ada data yang dikirimkan dalam sirkit
[sunting] Switched Virtual Circuit (SVC)
SVC adalah koneksi sementara yang terbentuk hanya pada kondisi dimana pengiriman data berlangsung. Status-status dalam koneksi ini adalah:

Call Setup, hubungan antar perangkat sedang dibangun
Data Transfer, data dikirimkan antar perangkat dalam sirkit virtual yang telah dibangun
Idle, ada koneksi aktif yang telah terbentuk, tetapi tidak ada data yang lewat di dalamnya
Call Termination, pemutusan hubungan antar perangkat, terjadi saat waktu idle melebihi patokan yang ditentukan


Yuuk Lanjut......

Koleksi Terbaru dari Apple!

Selain meluncurkan iPod Touch, Apple pada tanggal 5 September 2007
kemarin juga mengumumkan sederet koleksi iPod terbaru. Koleksi ini meliputi iPod Classic 160GB, iPod Nano dengan video, dan beberapa pilihan warna baru untuk iPod Shuffle.
Primadona pada hari itu adalah iPod Touch, sebuah inovasi terbaru dari Apple yang mengambil disain dari iPhone dan menerapkannya dalam bentuk iPod. Namun, selain iPod Touch, Apple juga mengumumkan beberapa update pada koleksi iPod Nano dan iPod Video atau yang sekarang sudah di-rebrand menjadi iPod Classic.

iPod Nano yang merupakan seri compact dari iPod kini dapat memutar video. Dengan feature tersebut, iPod Nano sekarang dapat memutar acara TV, film, dan juga video podcast. Dengan dimensi bentuk yang semakin diperlebar (ukuran screen sebesar 320x240 pixel), para pengguna dapat menikmati playback video dengan lebih nyaman. Menurut klaim Apple, iPod Nano ini dapat menjalankan video selama 5 jam non-stop ataupun memainkan file audio selama 24 jam non-stop.




iPod Nano ini tersedia dalam dua model: 4GB ($149) dan 8 GB ($199).

iPod Classic merupakan nama terbaru dari seri iPod video dari Apple. Pada versi terbarunya ini, Apple merilis iPod Classic dengan dimensi bentuk yang lebih tipis, interface baru, dan juga menyediakan pilihan kapasitas penyimpanan yang lebih besar yaitu 80GB dan 160GB.



Dengan kapasitas besar tersebut, iPod Classic cocok digunakan bagi mereka yang memiliki koleksi lagu dalam jumlah besar. Menurut klaim dari Apple, iPod Classic dapat menyimpan hingga 40.000 lagu. Sayangnya, Apple tetap menggunakan hard-disk sebagai tempat penyimpanan iPod Classic dan belum berpindah pada solusi berbasis flash memory.

iPod Classic 80GB dibanderol dengan harga $249 dan $399 untuk versi 160GB.

Selain kedua produk di atas, Apple juga merilis koleksi warna terbaru untuk seri iPod Shuffle buatannya. Warna tersebut meliputi: hijau tua, hijau muda, merah, dan ungu.




Koleksi terbaru dari Apple ini akan diluncurkan serentak di seluruh dunia pada akhir September 2007 nanti.

Source: Apple
Author: Patrick Gerard van Diest

dari ...

Yuuk Lanjut......

Hotspot

Hotspot (Wi-Fi) adalah salah satu bentuk pemanfaatan teknologi Wireless LAN pada lokasi-lokasi publik seperti taman, perpustakaan, restoran ataupun bandara. Pertama kali digagas tahun 1993 oleh Brett Steward. Dengan pemanfaatan teknologi ini, individu dapat mengakses jaringan seperti internet melalui komputer atau laptop yang mereka miliki di lokasi-lokasi dimana hotspot disediakan.

Pada umumnya, hotspot menggunakan standarisasi WLAN IEEE 802.11b atau IEEE 802.11g. Teknologi WLAN ini mampu memberikan kecepatan akses yang tinggi hingga 11 Mbps (IEEE 802.11 b) dan 54 Mbps (IEEE 802.11 g) dalam jarak hingga 100 meter.


Yuuk Lanjut......

WiFi


Wi-Fi merupakan kependekan dari Wireless Fidelity, yang memiliki pengertian yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks - WLAN) yang didasari pada spesifikasi IEEE 802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g, saat ini sedang dalam penyusunan, spesifikasi terbaru tersebut menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh hingga kecepatan transfernya.

Awalnya Wi-Fi ditujukan untuk penggunaan perangkat nirkabel dan Jaringan Area Lokal (LAN), namun saat ini lebih banyak digunakan untuk mengakses internet. Hal ini memungkinan seseorang dengan komputer dengan kartu nirkabel (wireless card) atau personal digital assistant (PDA) untuk terhubung dengan internet dengan menggunakan titik akses (atau dikenal dengan hotspot) terdekat.

Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11. Sekarang ini ada empat variasi dari 802.11, yaitu:
802.11a
802.11b
802.11g
802.11n

Spesifikasi b merupakan produk pertama Wi-Fi. Variasi g dan n merupakan salah satu produk yang memiliki penjualan terbanyak pada 2005.
Spesifikasi Wi-Fi
Spesifikasi Kecepatan FrekuensiBand Cocokdengan
802.11b 11 Mb/s 2.4 GHz b
802.11a 54 Mb/s 5 GHz a
802.11g 54 Mb/s 2.4 GHz b, g
802.11n 100 Mb/s 2.4 GHz b, g, n


Di banyak bagian dunia, frekuensi yang digunakan oleh Wi-Fi, pengguna tidak diperlukan untuk mendapatkan ijin dari pengatur lokal (misal, Komisi Komunikasi Federal di A.S.). 802.11a menggunakan frekuensi yang lebih tinggi dan oleh sebab itu daya jangkaunya lebih sempit, lainnya sama.

Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini (berdasarkan dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai 2.483,50 MHz. Dengan begitu mengijinkan operasi dalam 11 channel (masing-masing 5 MHz), berpusat di frekuensi berikut:
Channel 1 - 2,412 MHz;
Channel 2 - 2,417 MHz;
Channel 3 - 2,422 MHz;
Channel 4 - 2,427 MHz;
Channel 5 - 2,432 MHz;
Channel 6 - 2,437 MHz;
Channel 7 - 2,442 MHz;
Channel 8 - 2,447 MHz;
Channel 9 - 2,452 MHz;
Channel 10 - 2,457 MHz;
Channel 11 - 2,462 MHz

Secara teknis operasional, Wi-Fi merupakan salah satu varian teknologi komunikasi dan informasi yang bekerja pada jaringan dan perangkat WLAN (wireless local area network). Dengan kata lain, Wi-Fi adalah sertifikasi merek dagang yang diberikan pabrikan kepada perangkat telekomunikasi (internet) yang bekerja di jaringan WLAN dan sudah memenuhi kualitas kapasitas interoperasi yang dipersyaratkan.

Teknologi internet berbasis Wi-Fi dibuat dan dikembangkan sekelompok insinyur Amerika Serikat yang bekerja pada Institute of Electrical and Electronis Engineers (IEEE) berdasarkan standar teknis perangkat bernomor 802.11b, 802.11a dan 802.16. Perangkat Wi-Fi sebenarnya tidak hanya mampu bekerja di jaringan WLAN, tetapi juga di jaringan Wireless Metropolitan Area Network (WMAN).

Karena perangkat dengan standar teknis 802.11b diperuntukkan bagi perangkat WLAN yang digunakan di frekuensi 2,4 GHz atau yang lazim disebut frekuensi ISM (Industrial, Scientific dan Medical). Sedang untuk perangkat yang berstandar teknis 802.11a dan 802.16 diperuntukkan bagi perangkat WMAN atau juga disebut Wi-Max, yang bekerja di sekitar pita frekuensi 5 GHz.

Tingginya animo masyarakat --khususnya di kalangan komunitas Internet-- menggunakan teknologi Wi-Fi dikarenakan paling tidak dua faktor. Pertama, kemudahan akses. Artinya, para pengguna dalam satu area dapat mengakses Internet secara bersamaan tanpa perlu direpotkan dengan kabel.

Konsekuensinya, pengguna yang ingin melakukan surfing atau browsing berita dan informasi di Internet, cukup membawa PDA (pocket digital assistance) atau laptop berkemampuan Wi-Fi ke tempat dimana terdapat access point atau hotspot.

Menjamurnya hotspot di tempat-tempat tersebut --yang dibangun oleh operator telekomunikasi, penyedia jasa Internet bahkan orang perorangan-- dipicu faktor kedua, yakni karena biaya pembangunannya yang relatif murah atau hanya berkisar 300 dollar Amerika Serikat.

Peningkatan kuantitas pengguna Internet berbasis teknologi Wi-Fi yang semakin menggejala di berbagai belahan dunia, telah mendorong Internet service providers (ISP) membangun hotspot yang di kota-kota besar dunia.

Beberapa pengamat bahkan telah memprediksi pada tahun 2006, akan terdapat hotspot sebanyak 800.000 di negara-negara Eropa, 530.000 di Amerika Serikat dan satu juta di negara-negara Asia.

Keseluruhan jumlah penghasilan yang diperoleh Amerika Serikat dan negara-negara Eropa dari bisnis Internet berbasis teknologi Wi-Fi hingga akhir tahun 2003 diperkirakan berjumlah 5.4 trilliun dollar Amerika, atau meningkat sebesar 33 milyar dollar Amerika dari tahun 2002 (www.analysys.com).

Popularitas Wi-fi

Di Indonesia sendiri, penggunaan Internet berbasis Wi-Fi sudah mulai menggejala di beberapa kota besar. Di Jakarta, misalnya, para maniak Internet yang sedang berselancar sambil menunggu pesawat take off di ruang tunggu bandara, sudah bukan merupakan hal yang asing.

Fenomena yang sama terlihat diberbagai kafe --seperti Kafe Starbucks dan La Moda Cafe di Plaza Indonesia, Coffee Club Senayan, dan Kafe Coffee Bean di Cilandak Town Square-- dimana pengunjung dapat membuka Internet untuk melihat berita politik atau gosip artis terbaru sembari menyeruput cappucino panas.

Dewasa ini, bisnis telepon berbasis VoIP (Voice over Internet Protocol) juga telah menggunakan teknologi Wi-Fi, dimana panggilan telepon diteruskan melalui jaringan WLAN. Aplikasi tersebut dinamai VoWi-FI (Voice over Wi-Fi).

Beberapa waktu lalu, standar teknis hasil kreasi terbaru IEEE telah mampu mendukung pengoperasian layanan video streaming. Bahkan diprediksi, nantinya dapat dibuat kartu (card) berbasis teknologi Wi-Fi yang dapat disisipkan ke dalam peralatan eletronik, mulai dari kamera digital sampai consoles video game (ITU News 8/2003).

Berdasarkan paparan di atas, dapat disimpulkan bahwa bisnis dan kuantitas pengguna teknologi Wi-Fi cenderung meningkat, dan secara ekonomis hal itu berimplikasi positif bagi perekonomian nasional suatu negara, termasuk Indonesia.

Meskipun demikian, pemerintah seyogyanya menyikapi fenomena tersebut secara bijak dan hati-hati. Pasalnya, secara teknologis jalur frekuensi --baik 2,4 GHz maupun 5 GHz-- yang menjadi wadah operasional teknologi Wi-Fi tidak bebas dari keterbatasan (Kompas, 5/2/2004).

Pasalnya, pengguna dalam suatu area baru dapat memanfaatkan sistem Internet nirkabel ini dengan optimal, bila semua perangkat yang dipakai pada area itu menggunakan daya pancar yang seragam dan terbatas.

Apabila prasyarat tersebut tidak diindahkan, dapat dipastikan akan terjadi harmful interference bukan hanya antar perangkat pengguna Internet, tetapi juga dengan perangkat sistem telekomunikasi lainnya.

Bila interferensi tersebut berlanjut --karena penggunanya ingin lebih unggul dari pengguna lainnya, maupun karenanya kurangnya pemahaman terhadap keterbatasan teknologinya-- pada akhirnya akan membuat jalur frekuensi 2,4 GHz dan 5 GHz tidak dapat dimanfaatkan secara optimal.

Keterbatasan lain dari kedua jalur frekuensi nirkabel ini (khususnya 2,4 GHz) ialah karena juga digunakan untuk keperluan ISM (industrial, science and medical).

Konsekuensinya, penggunaan komunikasi radio atau perangkat telekomunikasi lain yang bekerja pada pada pita frekuensi itu harus siap menerima gangguan dari perangkat ISM, sebagaimana tertuang dalam S5.150 dari Radio Regulation.

Dalam rekomendasi ITU-R SM.1056, diinformasikan juga karakteristik perangkat ISM yang pada intinya bertujuan mencegah timbulnya interferensi, baik antar perangkat ISM maupun dengan perangkat telekomunikasi lainnnya.

Rekomendasi yang sama menegaskan bahwa setiap anggota ITU bebas menetapkan persyaratan administrasi dan aturan hukum yang terkait dengan keharusan pembatasan daya.

Menyadari keterbatasan dan dampak yang mungkin timbul dari penggunaan kedua jalur frekuensi nirkabel tersebut, berbagai negara lalu menetapkan regulasi yang membatasi daya pancar perangkat yang digunakan.

dari ....

Yuuk Lanjut......

Artikel Tentang TCP/IP

TCP/IP (singkatan dari Transmission Control Protocol/Internet Protocol) adalah standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet.
Protokol ini tidaklah dapat berdiri sendiri, karena memang protokol ini berupa kumpulan protokol (protocol suite).
Protokol ini juga merupakan protokol yang paling banyak digunakan saat ini. Data tersebut diimplementasikan dalam bentuk perangkat lunak (software) di sistem operasi.
Istilah yang diberikan kepada perangkat lunak ini adalah TCP/IP stack.

Protokol TCP/IP dikembangkan pada akhir dekade 1970-an hingga awal 1980-an sebagai sebuah protokol standar untuk menghubungkan komputer-komputer dan jaringan untuk membentuk sebuah jaringan yang luas (WAN).
TCP/IP merupakan sebuah standar jaringan terbuka yang bersifat independen terhadap mekanisme transport jaringan fisik yang digunakan, sehingga dapat digunakan di mana saja.
Protokol ini menggunakan skema pengalamatan yang sederhana yang disebut sebagai alamat IP (IP Address) yang mengizinkan hingga beberapa ratus juta komputer untuk dapat saling berhubungan satu sama lainnya di Internet.
Protokol ini juga bersifat routable yang berarti protokol ini cocok untuk menghubungkan sistem-sistem berbeda (seperti Microsoft Windows dan keluarga UNIX) untuk membentuk jaringan yang heterogen.

Protokol TCP/IP selalu berevolusi seiring dengan waktu, mengingat semakin banyaknya kebutuhan terhadap jaringan komputer dan Internet.
Pengembangan ini dilakukan oleh beberapa badan, seperti halnya Internet Society (ISOC), Internet Architecture Board (IAB), dan Internet Engineering Task Force (IETF).
Macam-macam protokol yang berjalan di atas TCP/IP, skema pengalamatan, dan konsep TCP/IP didefinisikan dalam dokumen yang disebut sebagai Request for Comments (RFC) yang dikeluarkan oleh IETF.

Sumber : http://id.wikipedia.org

copy dari ...

Yuuk Lanjut......

Sistem Operasi

Dalam Ilmu komputer, Sistem operasi atau dalam bahasa Inggris: operating system atau OS adalah perangkat lunak sistem yang bertugas untuk melakukan kontrol dan manajemen perangkat keras serta operasi-operasi dasar sistem, termasuk menjalankan software aplikasi seperti program-program pengolah kata dan browser web.

Secara umum, Sistem Operasi adalah software pada lapisan pertama yang ditaruh pada memori komputer pada saat komputer dinyalakan. Sedangkan software-software lainnya dijalankan setelah Sistem Operasi berjalan, dan Sistem Operasi akan melakukan layanan inti umum untuk software-software itu. Layanan inti umum tersebut seperti akses ke disk, manajemen memori, skeduling task, dan antar-muka user. Sehingga masing-masing software tidak perlu lagi melakukan tugas-tugas inti umum tersebut, karena dapat dilayani dan dilakukan oleh Sistem Operasi. Bagian kode yang melakukan tugas-tugas inti dan umum tersebut dinamakan dengan "kernel" suatu Sistem Operasi.


Daftar isi [sembunyikan]
1 Pendahuluan
2 Layanan inti umum
3 Sistem Operasi saat ini
4 Proses
4.1 Status Proses
5 Lihat pula
6 Pranala luar


[sunting] Pendahuluan
Biasanya, istilah Sistem Operasi sering ditujukan kepada semua software yang masuk dalam satu paket dengan sistem komputer sebelum aplikasi-aplikasi software terinstall. Dalam Ilmu komputer, Sistem operasi atau dalam bahasa Inggris: operating system atau OS adalah perangkat lunak sistem yang bertugas untuk melakukan kontrol dan manajemen perangkat keras serta operasi-operasi dasar sistem, termasuk menjalankan software aplikasi seperti program-program pengolah kata dan browser web.

Secara umum, Sistem Operasi adalah software pada lapisan pertama yang ditempatkan pada memori komputer pada saat komputer dinyalakan. Sedangkan software-software lainnya dijalankan setelah Sistem Operasi berjalan, dan Sistem Operasi akan melakukan layanan inti umum untuk software-software itu. Layanan inti umum tersebut seperti akses ke disk, manajemen memori, skeduling task, dan antar-muka user. Sehingga masing-masing software tidak perlu lagi melakukan tugas-tugas inti umum tersebut, karena dapat dilayani dan dilakukan oleh Sistem Operasi. Bagian kode yang melakukan tugas-tugas inti dan umum tersebut dinamakan dengan "kernel" suatu Sistem Operasi

== Pendahuluan == Biasanya, istilah Sistem Operasi sering ditujukan kepada semua software yang masuk


Kalau sistem komputer terbagi dalam lapisan-lapisan, maka Sistem Operasi adalah penghubung antara lapisan hardware dan lapisan software. Lebih jauh daripada itu, Sistem Operasi melakukan semua tugas-tugas penting dalam komputer, dan menjamin aplikasi-aplikasi yang berbeda dapat berjalan secara bersamaan dengan lancar. Sistem Operasi menjamin aplikasi software lainnya dapat menggunakan memori, melakukan input dan output terhadap peralatan lain, dan memiliki akses kepada sistem file. Apabila beberapa aplikasi berjalan secara bersamaan, maka Sistem Operasi mengatur skedule yang tepat, sehingga sedapat mungkin semua proses yang berjalan mendapatkan waktu yang cukup untuk menggunakan prosesor (CPU) serta tidak saling mengganggu.


Dalam banyak kasus, Sistem Operasi menyediakan suatu pustaka dari fungsi-fungsi standar, dimana aplikasi lain dapat memanggil fungsi-fungsi itu, sehingga dalam setiap pembuatan program baru, tidak perlu membuat fungsi-fungsi tersebut dari awal.


Sistem Operasi secara umum terdiri dari beberapa bagian:

Mekanisme Boot, yaitu meletakkan kernel ke dalam memory
Kernel, yaitu inti dari sebuah Sistem Operasi
Command Interpreter atau shell, yang bertugas membaca input dari pengguna
Pustaka-pustaka, yaitu yang menyediakan kumpulan fungsi dasar dan standar yang dapat dipanggil oleh aplikasi lain
Driver untuk berinteraksi dengan hardware eksternal, sekaligus untuk mengontrol mereka.

Sebagian Sistem Operasi hanya mengizinkan satu aplikasi saja yang berjalan pada satu waktu, tetapi sebagian besar Sistem Operasi baru mengizinkan beberapa aplikasi berjalan secara simultan pada waktu yang bersamaan. Sistem Operasi seperti itu disebut sebagai Multi-tasking Operating System. Beberapa Sistem Operasi berukuran sangat besar dan kompleks, serta inputnya tergantung kepada input pengguna, sedangkan Sistem Operasi lainnya sangat kecil dan dibuat dengan asumsi bekerja tanpa intervensi manusia sama sekali. Tipe yang pertama sering disebut sebagai Desktop OS, sedangkan tipe kedua adalah Real-Time OS


Sebagai contoh, yang dimaksud sistem operasi itu antara lain adalah Windows, Linux, Free BSD, Solaris, palm, dan sebagainya.

[sunting] Layanan inti umum
Seiring dengan berkembangnya Sistem Operasi, semakin banyak lagi layanan yang menjadi layanan inti umum. Kini, sebuah OS mungkin perlu menyediakan layanan network dan koneksitas internet, yang dulunya tidak menjadi layanan inti umum. Sistem Operasi juga perlu untuk menjaga kerusakan sistem komputer dari gangguan program perusak yang berasal dari komputer lainnya, seperti virus. Daftar layanan inti umum akan terus bertambah.


Program saling berkomunikasi antara satu dengan lainnya dengan Antarmuka Pemrograman Aplikasi, Application Programming Interface atau disingkat dengan API. Dengan API inilah program aplikasi dapat berkomunikasi dengan Sistem Operasi. Sebagaimana manusia berkomunikasi dengan komputer melalui Antarmuka User, program juga berkomunikasi dengan program lainnya melalui API.


Walaupun demikian API sebuah komputer tidaklah berpengaruh sepenuhnya pada program-program yang dijalankan diatas platform operasi tersebut. Contohnya bila program yang dibuat untuk windows 3.1 bila dijalankan pada windows 95 dan generasi setelahnya akan terlihat perbedaan yang mencolok antara window program tersebut dengan program yang lain.

[sunting] Sistem Operasi saat ini
Sistem operasi-sistem operasi utama yang digunakan komputer sistem umum (termasuk PC, komputer personal) terbagi menjadi 3 kelompok besar:

Keluarga Microsoft Windows - yang antara lain terdiri dari Windows Desktop Environment (versi 1.x hingga versi 3.x), Windows 9x (Windows 95, 98, dan Windows ME), dan Windows NT (Windows NT 3.x, Windows NT 4.0, Windows 2000, Windows XP, Windows Server 2003, Windows Vista, Windows 7 (Seven) yang akan dirilis pada tahun 2009, dan Windows Orient yang akan dirilis pada tahun 2014)).
Keluarga Unix yang menggunakan antarmuka sistem operasi POSIX, seperti SCO UNIX, keluarga BSD (Berkeley Software Distribution), GNU/Linux, MacOS/X (berbasis kernel BSD yang dimodifikasi, dan dikenal dengan nama Darwin) dan GNU/Hurd.
Mac OS, adalah sistem operasi untuk komputer keluaran Apple yang biasa disebut Mac atau Macintosh. Sistem operasi yang terbaru adalah Mac OS X versi 10.4 (Tiger). Awal tahun 2007 direncanakan peluncuran versi 10.5 (Leopard).
Sedangkan komputer Mainframe, dan Super komputer menggunakan banyak sekali sistem operasi yang berbeda-beda, umumnya merupakan turunan dari sistem operasi UNIX yang dikembangkan oleh vendor seperti IBM AIX, HP/UX, dll.

[sunting] Proses
Prosesor mengeksekusi program-program komputer. Prosesor adalah sebuah chip dalam sistem komputer yang menjalankan instruksi-instruksi program komputer. Dalam setiap detiknya prosesor dapat menjalankan jutaan instruksi.

Program adalah sederetan instruksi yang diberikan kepada suatu komputer. Sedangkan proses adalah suatu bagian dari program yang berada pada status tertentu dalam rangkaian eksekusinya. Di dalam bahasan Sistem Operasi, kita lebih sering membahas proses dibandingkan dengan program. Pada Sistem Operasi modern, pada satu saat tidak seluruh program dimuat dalam memori, tetapi hanya satu bagian saja dari program tersebut. Sedangkan bagian lain dari program tersebut tetap beristirahat di media penyimpan disk. Hanya pada saat dibutuhkan saja, bagian dari program tersebut dimuat di memory dan dieksekusi oleh prosesor. Hal ini sangat menghemat pemakaian memori.

Beberapa sistem hanya menjalankan satu proses tunggal dalam satu waktu, sedangkan yang lainnya menjalankan multi-proses dalam satu waktu. Padahal sebagian besar sistem komputer hanya memiliki satu prosesor, dan sebuah prosesor hanya dapat menjalankan satu instruksi dalam satu waktu. Maka bagaimana sebuah sistem prosesor tunggal dapat menjalankan multi-proses? Sesungguhnya pada granularity yang sangat kecil, prosesor hanya menjalankan satu proses dalam satu waktu, kemudian secara cepat ia berpindah menjalankan proses lainnya, dan seterusnya. Sehingga bagi penglihatan dan perasaan pengguna manusia, seakan-akan prosesor menjalankan beberapa proses secara bersamaan.

Setiap proses dalam sebuah sistem operasi mendapatkan sebuah PCB (Process Control Block) yang memuat informasi tentang proses tersebut, yaitu: sebuah tanda pengenal proses (Process ID) yang unik dan menjadi nomor identitas, status proses, prioritas eksekusi proses dan informasi lokasi proses dalam memori. Prioritas proses merupakan suatu nilai atau besaran yang menunjukkan seberapa sering proses harus dijalankan oleh prosesor. Proses yang memiliki prioritas lebih tinggi, akan dijalankan lebih sering atau dieksekusi lebih dulu dibandingkan dengan proses yang berprioritas lebih rendah. Suatu sistem operasi dapat saja menentukan semua proses dengan prioritas yang sama, sehingga setiap proses memiliki kesempatan yang sama. Suatu sistem operasi dapat juga merubah nilai prioritas proses tertentu, agar proses tersebut akan dapat memiliki kesempatan lebih besar pada eksekusi berikutnya (misalnya: pada proses yang sudah sangat terlalu lama menunggu eksekusi, sistem operasi menaikkan nilai prioritasnya).

[sunting] Status Proses
Jenis status yang mungkin dapat disematkan pada suatu proses pada setiap sistem operasi dapat berbeda-beda. Tetapi paling tidak ada 3 macam status yang umum, yaitu:

Ready, yaitu status dimana proses siap untuk dieksekusi pada giliran berikutnya
Running, yaitu status dimana saat ini proses sedang dieksekusi oleh prosesor
Blocked, yaitu status dimana proses tidak dapat dijalankan pada saat prosesor siap/bebas

dari ...

Yuuk Lanjut......

WiMAX in english

WiMAX is a wireless digital communications system, also known as IEEE 802.16, that is intended for wireless "metropolitan area networks". WiMAX can provide broadband wireless access (BWA) up to 30 miles (50 km) for fixed stations, and 3 - 10 miles (5 - 15 km) for mobile stations. In contrast, the WiFi/802.11 wireless local area network standard is limited in most cases to only 100 - 300 feet (30 - 100m).

With WiMAX, WiFi-like data rates are easily supported, but the issue of interference is lessened. WiMAX operates on both licensed and non-licensed frequencies, providing a regulated environment and viable economic model for wireless carriers.

WiMAX can be used for wireless networking in much the same way as the more common WiFi protocol. WiMAX is a second-generation protocol that allows for more efficient bandwidth use, interference avoidance, and is intended to allow higher data rates over longer distances.

The IEEE 802.16 standard defines the technical features of the communications protocol. The WiMAX Forum offers a means of testing manufacturer's equipment for compatibility, as well as an industry group dedicated to fostering the development and commercialization of the technology.

WiMax.com provides a focal point for consumers, service providers, manufacturers, analysts, and researchers who are interested in WiMAX technology, services, and products. Soon, WiMAX will be a very well recognized term to describe wireless Internet access throughout the world.

From ...

Yuuk Lanjut......

WiMAX

WiMAX adalah singkatan dari Worldwide Interoperability for Microwave Access, merupakan teknologi akses nirkabel pita lebar (broadband wireless access atau disingkat BWA) yang memiliki kecepatan akses yang tinggi dengan jangkauan yang luas. WiMAX merupakan evolusi dari teknologi BWA sebelumnya dengan fitur-fitur yang lebih menarik. Disamping kecepatan data yang tinggi mampu diberikan, WiMAX juga merupakan teknologi dengan open standar. Dalam arti komunikasi perangkat WiMAX diantara beberapa vendor yang berbeda tetap dapat dilakukan (tidak proprietary). Dengan kecepatan data yang besar (sampai 70 MBps), WiMAX dapat diaplikasikan untuk koneksi broadband ‘last mile’, ataupun backhaul.

Perkembangan Teknologi Wireless

Wi Max Standar BWA yang saat ini umum diterima dan secara luas digunakan adalah standar yang dikeluarkan oleh Institute of Electrical and Electronics Engineering (IEEE), seperti standar 802.15 untuk Personal Area Network (PAN), 802.11 untuk jaringan Wireless Fidelity (WiFi), dan 802.16 untuk jaringan Worldwide Interoperability for Microwave Access (WiMAX).

Pada jaringan selular juga telah dikembangkan teknologi yang dapat mengalirkan data yang overlay dengan jaringan suara seperti GPRS, EDGE, WCDMA, dan HSDPA. Masing-masing evolusi pada umumnya mengarah pada kemampuan menyediakan berbagai layanan baru atau mengarah pada layanan yang mampu menyalurkan voice, video dan data secara bersamaan (triple play). Sehingga strategi pengembangan layanan broadband wireless dibedakan menjadi Mobile Network Operator (MNO) dan Broadband Provider (BP). Perbandingan beberapa karakteristik sistem wireless data berkecepatan tinggi digambarkan oleh First Boston seperti berikut.
Perbandingan Perkembangan Teknologi Wireless WiFi 802.11g WiMAX 802.16-2004* WiMAX 802.16e CDMA2000 1x EV-DO WCDMA/ UMTS
Approximate max reach (dependent on many factors) 100 Meters 8 Km 5 Km 12 Km 12 Km
Maximum throughput 54 Mbps 75 Mbps (20 MHz band) 30 Mbps (10 MHz band) 2.4 Mbps (higher for EV-DV) 2 Mbps (10+ Mbps fpr HSDPA)
Typical Frequency bands 2.4 GHz 2-11 GHz 2-6 GHz 400,800,900,1700,1800,1900,2100 MHz 1800,1900,2100 MHz
Application Wireless LAN Fixed Wireless Broadband (eg-DSL alternative) Portable Wireless Broadband Mobile Wireless Broadband Mobile Wireless Broadband
[sunting] Sekilas Tentang WiMAX

WiMAX (Worldwide Interoperability for Microwave Access) adalah sebuah tanda sertifikasi untuk produk-produk yang lulus tes cocok dan sesuai dengan standar IEEE 802.16. WiMAX merupakan teknologi nirkabel yang menyediakan hubungan jalur lebar dalam jarak jauh. WiMAX merupakan teknologi broadband yang memiliki kecepatan akses yang tinggi dan jangkauan yang luas. WiMAX merupakan evolusi dari teknologi BWA sebelumnya dengan fitur-fitur yang lebih menarik. Disamping kecepatan data yang tinggi mampu diberikan, WiMAX juga membawa isu open standar. Dalam arti komunikasi perangkat WiMAX diantara beberapa vendor yang berbeda tetap dapat dilakukan (tidak proprietary). Dengan kecepatan data yang besar (sampai 70 MBps), WiMAX layak diaplikasikan untuk ‘last mile’ broadband connections, backhaul, dan high speed enterprise.

Yang membedakan WiMAX dengan Wi-Fi adalah standar teknis yang bergabung di dalamnya. Jika WiFi menggabungkan standar IEEE 802.11 dengan ETSI (European Telecommunications Standards Intitute) HiperLAN sebagai standar teknis yang cocok untuk keperluan WLAN, sedangkan WiMAX merupakan penggabungan antara standar IEEE 802.16 dengan standar ETSI HiperMAN.

Standar keluaran IEEE banyak digunakan secara luas di daerah asalnya, Amerika, sedangkan standar keluaran ETSI meluas penggunaannya di daerah Eropa dan sekitarnya. Untuk membuat teknologi ini dapat digunakan secara global, maka diciptakanlah WiMAX. Kedua standar yang disatukan ini merupakan standar teknis yang memiliki spesifikasi yang sangat cocok untuk menyediakan koneksi berjenis broadband lewat media wireless atau dikenal dengan BWA.
[sunting] Spektrum Frekuensi WiMAX

Sebagai teknologi yang berbasis pada frekuensi, kesuksesan WiMAX sangat bergantung pada ketersediaan dan kesesuaian spektrum frekuensi. Sistem wireless mengenal dua jenis band frekuensi yaitu Licensed Band dan Unlicensed Band. Licensed band membutuhkan lisensi atau otoritas dari regulator, yang mana operator yang memperoleh licensed band diberikan hak eksklusif untuk menyelenggarakan layanan dalam suatu area tertentu. Sementara Unlicensed Band yang tidak membutuhkan lisensi dalam penggunaannya memungkinkan setiap orang menggunakan frekuensi secara bebas di semua area.

WiMAX Forum menetapkan 2 band frekuensi utama pada certication profile untuk Fixed WiMAX (band 3.5 GHz dan 5.8 GHz), sementara untuk Mobile WiMAX ditetapkan 4 band frekuensi pada system profile release-1, yaitu band 2.3 GHz, 2.5 GHz, 3.3 GHz dan 3.5 GHz.

Secara umum terdapat beberapa alternatif frekuensi untuk teknologi WiMAX sesuai dengan peta frekuensi dunia. Dari alternatif tersebut band frekuensi 3,5 GHz menjadi frekuensi mayoritas Fixed WiMAX di beberapa negara, terutama untuk negara-negara di Eropa, Canada, Timur-Tengah, Australia dan sebagian Asia. Sementara frekuensi yang mayoritas digunakan untuk Mobile WiMAX adalah 2,5 GHz.

Isu frekuensi Fixed WiMAX di band 3,3 GHz ternyata hanya muncul di negara-negara Asia. Hal ini terkait dengan penggunaan band 3,5 GHz untuk komunikasi satelit, demikian juga dengan di Indonesia. Band 3,5 GHz di Indonesia digunakan oleh satelit Telkom dan PSN untuk memberikan layanan IDR dan broadcast TV. Dengan demikian penggunaan secara bersama antara satelit dan wireless terrestrial (BWA) di frekuensi 3,5 GHz akan menimbulkan potensi interferensi terutama di sisi satelit.
[sunting] Elemen Perangkat WiMAX

Elemen/ perangkat WiMAX secara umum terdiri dari BS di sisi pusat dan CPE di sisi pelanggan. Namun demikian masih ada perangkat tambahan seperti antena, kabel dan asesoris lainnya.
[sunting] Base Station (BS)

Merupakan perangkat transceiver (transmitter dan receiver) yang biasanya dipasang satu lokasi (colocated) dengan jaringan Internet Protocol (IP). Dari BS ini akan disambungkan ke beberapa CPE dengan media interface gelombang radio (RF) yang mengikuti standar WiMAX. Komponen BS terdiri dari:

* NPU (networking processing unit card)
* AU (access unit card)up to 6 +1
* PIU (power interface unit) 1+1
* AVU (air ventilation unit)
* PSU (power supply unit) 3+1

[sunting] Antena

Antena yang dipakai di BS dapat berupa sektor 60°, 90°, atau 120° tergantung dari area yang akan dilayani.
[sunting] Subscriber Station (SS)

Secara umum Subscriber Station (SS) atau (Customer Premises Equipment) CPE terdiri dari Outdoor Unit (ODU) dan Indoor Unit (IDU), perangkat radionya ada yang terpisah dan ada yang terintegrasi dengan antena.
[sunting] Teknologi WiMAX dan Layanannya

BWA WiMAX adalah standards-based technology yang memungkinkan penyaluran akses broadband melalui penggunaan wireless sebagai komplemen wireline. WiMAX menyediakan akses last mile secara fixed, nomadic, portable dan mobile tanpa syarat LOS (NLOS) antara user dan base station. WiMAX juga merupakan sistem BWA yang memiliki kemampuan interoperabilty antar perangkat yang berbeda. WiMAX dirancang untuk dapat memberikan layanan Point to Multipoint (PMP) maupun Point to Point (PTP). Dengan kemampuan pengiriman data hingga 10 Mbps/user.

Pengembangan WiMAX berada dalam range kemampuan yang cukup lebar. Fixed WiMAX pada prinsipnya dikembangkan dari sistem WiFi, sehingga keterbatasan WiFi dapat dilengkapi melalui sistem ini, terutama dalam hal coverage/jarak, kualitas dan garansi layanan (QoS). Sementara itu Mobile WiMAX dikembangkan untuk dapat mengimbangi teknologi selular seperti GSM, CDMA 2000 maupun 3G. Keunggulan Mobile WiMAX terdapat pada konfigurasi sistem yang jauh lebih sederhana serta kemampuan pengiriman data yang lebih tinggi. Oleh karena itu sistem WiMAX sangat mungkin dan mudah diselenggarakan oleh operator baru atau pun service provider skala kecil. Namun demikian kemampuan mobility dari Mobile WiMAX masih berada dibawah kemampuan teknologi selular.
[sunting] Tinjauan Teknologi

WiMax adalah istilah yang digunakan untuk menggambarkan standar dan implementasi yang mampu beroperasi berdasarkan jaringan nirkabel IEEE 802.16, seperti WiFi yang beroperasi berdasarkan standar Wireless LAN IEEE802.11. Namun, dalam implementasinya WiMax sangat berbeda dengan WiFi.

Pada WiFi, sebagaimana OSI Layer, adalah standar pada lapis kedua, dimana Media Access Control (MAC) menggunakan metode akses kompetisi, yaitu dimana beberapa terminal secara bersamaan memperebutkan akses. Sedangkan MAC pada WiMax menggunakan metode akses yang berbasis algoritma penjadualan (scheduling algorithm). Dengan metode akses kompetisi, maka layanan seperti Voice over IP atau IPTV yang tergantung kepada Kualitas Layanan (Quality of Service) yang stabil menjadi kurang baik. Sedangkan pada WiMax, dimana digunakan algoritma penjadualan, maka bila setelah sebuah terminal mendapat garansi untuk memperoleh sejumlah sumber daya (seperti timeslot), maka jaringan nirkabel akan terus memberikan sumber daya ini selama terminal membutuhkannya.

Standar WiMax pada awalnya dirancang untuk rentang frekuensi 10 s.d. 66 GHz. 802.16a, diperbaharui pada 2004 menjadi 802.16-2004 (dikenal juga dengan 802.16d) menambahkan rentang frekuensi 2 s.d. 11 GHz dalam spesifikasi. 802.16d dikenal juga dengan fixed WiMax, diperbaharui lagi menjadi 802.16e pada tahun 2005 (yang dikenal dengan mobile WiMax) dan menggunakan orthogonal frequency-division multiplexing (OFDM) yang lebih memiliki skalabilitas dibandingkan dengan standar 802.16d yang menggunakan OFDM 256 sub-carriers. Penggunaan OFDM yang baru ini memberikan keuntungan dalam hal cakupang, instalasi, konsumsi daya, penggunaan frekuensi dan efisiensi pita frekuensi. WiMax yang menggunakan standar 802.16e memiliki kemampuan hand over atau hand off, sebagaimana layaknya pada komunikasi selular.

Banyaknya institusi yang tertarik atas standar 802.16d dan .16e karena standar ini menggunakan frekuensi yang lebih rendah sehingga lebih baik terhadap redaman dan dengan demikian memiliki daya penetrasi yang lebih baik di dalam gedung. Pada saat ini, sudah ada jaringan yang secara komersial menggunakan perangkat WiMax bersertifikasi sesuai dengan standar 802.162.

Spesifikasi WiMax membawa perbaikan atas keterbatasan-keterbatasan standar WiFi dengan memberikan lebar pita yang lebih besar dan enkripsi yang lebih bagus. Standar WiMax memberikan koneksi tanpa memerlukan Line of Sight (LOS) dalam situasi tertentu. Propagasi Non LOS memerlukan standar .16d atau revisi 16.e, karena diperlukan frekuensi yang lebih rendah. Juga, perlu digunakan sinyal muli-jalur (multi-path signals), sebagaimana standar 802.16n.
[sunting] Manfaat dan Keuntungan

Banyak keuntungan yang didapatkan dari terciptanya standardisasi industri ini. Para operator telekomunikasi dapat menghemat investasi perangkat, karena kemampuan WiMAX dapat melayani pelanggannya dengan area yang lebih luas dan tingkat kompatibilitas lebih tinggi. Selain itu, pasarnya juga lebih meluas karena WiMAX dapat mengisi celah broadband yang selama ini tidak terjangkau oleh teknologi Cable dan DSL (Digital Subscriber Line).

WiMAX salah satu teknologi memudahkan mereka mendapatkan koneksi Internet yang berkualitas dan melakukan aktivitas. Sementara media wireless selama ini sudah terkenal sebagai media yang paling ekonomis dalam mendapatkan koneksi Internet. Area coverage-nya sejauh 50 km maksimal dan kemampuannya menghantarkan data dengan transfer rate yang tinggi dalam jarak jauh, sehingga memberikan kontribusi sangat besar bagi keberadaan wireless MAN dan dapat menutup semua celah broadband yang ada saat ini. Dari segi kondisi saat proses komunikasinya, teknologi WiMAX dapat melayani para subscriber, baik yang berada dalam posisi Line Of Sight (posisi perangkat-perangkat yang ingin berkomunikasi masih berada dalam jarak pandang yang lurus dan bebas dari penghalang apa pun di depannya) dengan BTS maupun yang tidak memungkinkan untuk itu (Non-Line Of Sight). Jadi di mana pun para penggunanya berada, selama masih masuk dalam area coverage sebuah BTS (Base Transceiver Stations), mereka mungkin masih dapat menikmati koneksi yang dihantarkan oleh BTS tersebut.

Selain itu, dapat melayani baik para pengguna dengan antena tetap (fixed wireless) misalnya di gedung-gedung perkantoran, rumah tinggal, toko-toko, dan sebagainya, maupun yang sering berpindah-pindah tempat atau perangkat mobile lainnya. Mereka bisa merasakan nikmatnya ber-Internet broadband lewat media ini. Sementara range spektrum frekuensi yang tergolong lebar, maka para pengguna tetap dapat terkoneksi dengan BTS selama mereka berada dalam range frekuensi operasi dari BTS.

Sistem kerja MAC-nya (Media Access Control) yang ada pada Data Link Layer adalah connection oriented, sehingga memungkinkan penggunanya melakukan komunikasi berbentuk video dan suara. Siapa yang tidak mau, ber-Internet murah, mudah, dan nyaman dengan kualitas broadband tanpa harus repot-repot. Anda tinggal memasang PCI card yang kompatibel dengan standar WiMAX, atau tinggal membeli PCMCIA (Personal Computer Memory Card International Association) yang telah mendukung komunikasi dengan WiMAX. Atau mungkin Anda tinggal membeli antena portabel dengan interface ethernet yang bisa dibawa ke mana-mana untuk mendapatkan koneksi Internet dari BTS untuk fixed wireless.

dari ...

Yuuk Lanjut......

Acer Aspire 573DG


TEMPO Interaktif, Jakarta - Ada banyak cara untuk membuat laptop tak biasa. Acer tampaknya tahu betul hal itu. Maka perusahaan asal Taiwan ini pun meluncurkan Acer Aspire 573DG. Keunikannya, inilah laptop pertama di dunia dengan layar lebar yang mendukung gambar tiga dimensi (3D).

Dari berbagai informasi yang dikumpulkan, diketahui bahwa Aspire 573DG adalah bagian dari seri Gemstone yang legendaris. Tubuhnya cukup tebal dengan dimensi 15,1 x 9,9 x 1,4 inci. Jangan bandingkan dengan Acer Aspire Timeline yang langsing dan ringan itu. Jauh berbeda.

Bila dibandingkan dengan desain tubuh HP Pavilion Dv6 atau Gateway NV5807u, Aspire 573DG memang masih kurang gaya. Tapi ia juga sesungguhnya tak sekaku Dell Studio 1555.

Bobotnya hampir 2,8 kilogram. Tentu bukan komputer jinjing yang nyaman disandang di bahu atau dijinjing dalam waktu lama.

Tawaran utamanya tentu saja kemampuan layar 15,6 incinya menampilkan gambar tiga dimensi. Ini semua berkat hardware berupa sepasang kaca 3D stereoscopic yang polarized, yakni bisa dilihat secara baik pada pencahayaan sehari-hari. Teknologi ini didatangkan oleh DDD TriDef, yang menyediakan peranti keras dan lunaknya sekaligus.

Kombinasi peranti keras dan lunak ini tak hanya mampu menampilkan gambar yang sudah dari sananya berupa tampilan 3D. Gambar dua dimensi (2D) pun bisa diubah menjadi 3D pada layar beresolusi 1.366 x 768 (resolusi standar untuk menampilkan gambar 3D secara optimal) itu. Termasuk foto, video game, dan video.

TriDef sudah membenamkan beberapa content yang sudah diubah menjadi 3D. Bagi yang ingin melakukan perubahan pada koleksi gambar, game, atau videonya, bisa memakai tool TriDef.

Malah, mengubah tampilan 2D menjadi 3D juga singkat, meski Acer memakai teknologi dari pihak lain. Hal itu bisa dilakukan secara instan dan mudah, asalkan pengguna membuka semua berkas multimedia itu melalui Media Portal-nya TriDef. Bila tidak, tampilannya tak akan berubah meski layarnya 3D.

Pengujian yang dilakukan PC Magazine, untuk foto, render-nya akan menghasilkan tampilan 3D yang bagus. Pada foto yang beresolusi tinggi, tampilan 3D jauh lebih dalam.

Masalahnya, pada video 2D dan DVD, perubahan ini tak terlalu kentara. Efek 3D sulit dideteksi pada format video WMV, AVI, dan MPEG. Teknologi DDD TriDef juga belum mengenali format H.264 dan MP4. Ia sementara hanya mengenali atau mengubah format dengan lebih baik pada format video definisi tinggi.

"Pada musim liburan ini, kami melihat bahwa content 3D sangat populer pada film dan video game," kata Ray Sawall, Senior Manager Product Marketing Acer Amerika, pada siaran persnya kemarin.

Adapun pembuat produk elektronik konsumen akhir-akhir ini tengah berlomba-lomba membuat perangkat yang bisa menghadirkan content 3D ke pengguna. Sejauh ini, diskusi masalah itu lebih sering terdengar di industri televisi seperti yang sedang digarap Panasonic, Mitsubishi, dan Sony, yang berencana melempar televisi yang kompatibel dengan 3D ke pasar pada 2010.

Di bisnis komputer, ceritanya masih minimal. Acer adalah satu dari yang sedikit vendor yang mencoba menghadirkan tren layar 3D pada komputer jinjing. Tampilan 3D bisa diraih hanya dengan beberapa klik pada tetikus dan itu tanpa membutuhkan kartu grafis khusus.

Aspire 5738DG sudah memakai sistem operasi Windows 7 yang diluncurkan oleh Microsoft secara resmi di seluruh dunia kemarin. Laptop ini dibanderol US$ 780. Prosesornya mengandalkan Intel Core 2 Duo, cip grafis ATI Mobility Radeon HD 4570. Selain itu, memori RAM 4 gigabita (GB), hard disk 320 GB, sebuah kamera web, dan TouchPad yang mengenali berbagai gestur jari-jari.
dari ...

Yuuk Lanjut......

MULTIMEDIA

Multimedia adalah penggunaan komputer untuk menyajikan dan menggabungkan teks, suara, gambar, animasi dan video dengan alat bantu ([tool]) dan koneksi ([link]) sehingga pengguna dapat ber-([navigasi]), berinteraksi, berkarya dan berkomunikasi. Multimedia sering digunakan dalam dunia hiburan. Selain dari dunia hiburan, Multimedia juga diadopsi oleh dunia Game.

Multimedia dimanfaatkan juga dalam dunia pendidikan dan bisnis. Di dunia pendidikan, multimedia digunakan sebagai media pengajaran, baik dalam kelas maupun secara sendiri-sendiri. Di dunia bisnis, multimedia digunakan sebagai media profil perusahaan, profil produk, bahkan sebagai media kios informasi dan pelatihan dalam sistem e-learning.


Pada awalnya multimedia hanya mencakup media yang menjadi konsumsi indra penglihatan (gambar diam, teks, gambar gerak video, dan gambar gerak rekaan/animasi), dan konsumsi indra pendengaran (suara). Dalam perkembangannya multimedia mencakup juga kinetik (gerak) dan bau yang merupakan konsupsi indra penciuman. Multimedia mulai memasukkan unsur kinetik sejak diaplikasikan pada pertunjukan film 3 dimensi yang digabungkan dengan gerakan pada kursi tempat duduk penonton. Kinetik dan film 3 dimensi membangkitkan sens rialistis.

Bau mulai menjadi bagian dari multimedia sejak ditemukan teknologi reproduksi bau melalui telekomunikasi. Dengan perangkat input penditeksi bau, seorang operator dapat mengirimkan hasil digitizing bau tersebut melalui internet. Pada komputer penerima harus tersedia perangkat output berupa mesin reproduksi bau. Mesin reproduksi bau ini mencampurkan berbagai jenis bahan bau yang setelah dicampur menghasilkan output berupa bau yang mirip dengan data yang dikirim dari internet. Dengan menganalogikan dengan printer, alat ini menjadikan feromon-feromor bau sebagai pengganti tinta. Output bukan berupa cetakan melainkan aroma.

dari ...

Yuuk Lanjut......

router nat slackware 10.2

Bikin router nat dengan slackware 10.2


Pada kali ini saya mencoba untuk membuat sebuah router, dengan configurasi standart Nat yang menggunakan linux 10.2. dan dengan kesempatan ini pula, saya menulis juga langkah langkah yang saya hadapi, selama mencoba menkoneksikan diri ke internet dengan percobaan saya, dan dengan dilengkapi dengan tutorial tutorial yang saya baca.

Pertama sekali kita telah terlebih dahulu telah menginstal slackwarenya pada komputer terserah komputer apa aja, yang saya sendiri memakai komputer di atasi pentium, dengan ethernet realtek dua buah yang saya pasang.


Setelah instalasi linux ke komputer dengan catatan, konfigurasi tidak saya isikan pas pertama instalasi, diantaranya isian network ip. Dengan tujuan kita akan mengisinya lewat console, supaya kita lebih mengerti cara pengisiannya termasuk untuk mengerti oleh saya sendiri.

Kita umpamakan kita telah mendapat ip dari sumber kita dengan IP

Ip = xxx.xxx.xxx.xxx

Netmask = 255.255.255.240

Gateway = xxx.xxx.xxx.yyy

Dns = zzz.zzz.zzz.zzz

Dns 1 = www.www.www.zzz



Pertama loginlah pada linux slackware anda, dan isikan passwordnya dengan password anda. Kemudian akan tampil tampilan seperti dibawah ini:

login as: root

root@192.168.0.1’s password:

Last login: Sat May 26 21:37:05 2007 from 192.168.0.254

Linux 2.4.29.

root@qnoys:~#


Setelah login dan tampilannya adalah seperti ini mungkin akan beda dengan tampilan anda sedikit, yaitu pada namanya. Untuk pertama sekali anda akan mendapatkan tampilannya pada anda yaitu darkstar, tapi itu bukan jadi soal yah J. Itu bisa diubah nama hostname anda dengan mengetikan “netconfig”.

Selanjutnya kita akan mengisi ip address pada masing masing ethernet yang sebelum melakukan hal tersebut, iseng iseng kita coba dulu ifconfig yah , supaya kita atau saya mengerti lagi.

root@qnoys:~# ifconfig

lo Link encap:Local Loopback

inet addr:127.0.0.1 Mask:255.0.0.0

UP LOOPBACK RUNNING MTU:16436 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:0

RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)


root@qnoys:~#



Melihat tampilan di atas, kita tahu bahwa kedua ethernet tersebut belum terdeteksi sama sekali oleh linux kita/saya sendiri, karna kita belum memuat modul ethernet kedalam kernel kita, untuk melihat module apa yang dibutuhkan oleh ethernet kita, coba kita lihat merk ethernet kita, dan lihat code chipsetnya code berapa. Dengan mengetikkan: “lspci”

root@qnoys:~# lspci

00:00.0 Host bridge: Intel Corp. 82845G/GL[Brookdale-G]/GE/PE DRAM Controller/Ho st-Hub Interface (rev 03)

00:02.0 VGA compatible controller: Intel Corp. 82845G/GL[Brookdale-G]/GE Chipset Integrated Graphics Device (rev 03)

00:1d.0 USB Controller: Intel Corp. 82801DB (ICH4) USB UHCI #1 (rev 02)

00:1d.1 USB Controller: Intel Corp. 82801DB (ICH4) USB UHCI #2 (rev 02)

00:1d.2 USB Controller: Intel Corp. 82801DB (ICH4) USB UHCI #3 (rev 02)

00:1d.7 USB Controller: Intel Corp. 82801DB (ICH4) USB2 EHCI Controller (rev 02)

00:1e.0 PCI bridge: Intel Corp. 82801BA/CA/DB/EB/ER Hub interface to PCI Bridge (rev 82)

00:1f.0 ISA bridge: Intel Corp. 82801DB (ICH4) LPC Bridge (rev 02)

00:1f.1 IDE interface: Intel Corp. 82801DB (ICH4) Ultra ATA 100 Storage Controll er (rev 02)

00:1f.3 SMBus: Intel Corp. 82801DB/DBM (ICH4) SMBus Controller (rev 02)

00:1f.5 Multimedia audio controller: Intel Corp. 82801DB (ICH4) AC’97 Audio Cont roller (rev 02)

01:02.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL-8139/8139C/8139 C+ (rev 10)

01:04.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL-8139/8139C/8139 C+ (rev 10)

root@qnoys:~#


Diatas kita bisa lihat merek ethernet kita dan jenis chipset, saya ga’ tau jenis chipset yang mana neh, yang penting saya tau, chipset ethernet saya adalah realtek, dengan kode RTL-8139/8139c/8139c+ adalah kedua dua ethernet saya.

Kemudian kita coba lihat apa saja modul yang telah termuat kedalam kernel saya, dengan mengetikkan, :kalau ga’ salah inilah yang pertama sekali saya liat waktu itu

root@qnoys:~# lsmod

Module Size Used by Not tainted

ide-scsi 9392 0

agpgart 45092 0 (unused)

root@qnoys:~#


Melihat konfigurasi di atas, kita tahu, bahwa modul yang kita butuhkan belum dimuat kedalam kernel, dan kita harus mencari modul tersebut supaya dimuat kedalam kernel kita, dengan mencari modul tersebut pada direktory apa yah saya lupa.. pokoknya gini deh, ketik aja perintah dibawah ini, soalnya saya juga kemaren nyari nyari juga seperti, kek gini neh .. >>>

root@qnoys:~# cd /lib/modules/2.4.29/kernel/drivers/net/

dan sekarang kita telah berada pada folder /net/ yang berada di bawah folder. /lib/modules/2.4.29/kernel/drivers/. J. Sekarang kita coba lihat isi dari folder net tersebut.



root@qnoys:/lib/modules/2.4.29/kernel/drivers/net# ls

3c501.o.gz atp.o.gz eql.o.gz ni65.o.gz smc9194.o.gz

3c503.o.gz b44.o.gz eth16i.o.gz ns83820.o.gz starfire.o.gz

3c505.o.gz bonding/ ethertap.o.gz pcmcia/ strip.o.gz

3c507.o.gz bsd_comp.o.gz ewrk3.o.gz pcnet32.o.gz sundance.o.gz

3c509.o.gz cs89×0.o.gz fc/ plip.o.gz sungem.o.gz

3c515.o.gz de4×5.o.gz fealnx.o.gz ppp_async.o.gz sunhme.o.gz

3c59x.o.gz de600.o.gz forcedeth.o.gz ppp_deflate.o.gz tg3.o.gz

8139cp.o.gz de620.o.gz hamachi.o.gz ppp_generic.o.gz tlan.o.gz

8139too.o.gz defxx.o.gz hamradio/ ppp_synctty.o.gz tokenring/

82596.o.gz depca.o.gz hp-plus.o.gz pppoe.o.gz tulip/

8390.o.gz dgrs.o.gz hp.o.gz pppox.o.gz tun.o.gz

ac3200.o.gz dl2k.o.gz hp100.o.gz r8169.o.gz typhoon.o.gz

acenic.o.gz dmfe.o.gz irda/ rcpci.o.gz via-rhine.o.gz

aironet4500_card.o.gz dummy.o.gz lance.o.gz sb1000.o.gz wan/

aironet4500_core.o.gz e100/ lp486e.o.gz shaper.o.gz wavelan.o.gz

aironet4500_proc.o.gz e1000/ mii.o.gz sis900.o.gz wd.o.gz

amd8111e.o.gz e2100.o.gz natsemi.o.gz sk98lin/ winbond-840.o.gz

arcnet/ eepro.o.gz ne.o.gz skfp/ wireless/

arlan-proc.o.gz eepro100.o.gz ne2k-pci.o.gz slhc.o.gz yellowfin.o.gz

arlan.o.gz eexpress.o.gz ni5010.o.gz slip.o.gz

at1700.o.gz epic100.o.gz ni52.o.gz smc-ultra.o.gz

root@qnoys:/lib/modules/2.4.29/kernel/drivers/net#

Di atas telah kita lihat, isi dari folder net/ dengan berbagai macam driver di dalamnya. Dan diantaranya kita dapat juga melihat ada driver 8139, dan itu merupakan driver untuk ethernet card kita. Dan sekarang kita akan memasukkan modul tersebut kedalam kernel, dengan perintah “modprobe”.

root@qnoys:/lib/modules/2.4.29/kernel/drivers/net# modprobe 8139too

root@qnoys:/lib/modules/2.4.29/kernel/drivers/net#


Sekarang kita coba cek, modul modul apa yang telah terinstal kedalam kernel dengan mengetikan lagi perintah “lsmod”

root@qnoys:/lib/modules/2.4.29/kernel/drivers/net# lsmod

8139too 13928 2

mii 2272 0 [8139too]

crc32 2880 0 [8139too]

ide-scsi 9392 0

agpgart 45092 0 (unused)

root@qnoys:/lib/modules/2.4.29/kernel/drivers/net/


Selanjutnya kita masukkan dulu ip kedua ethernet kita kedalam file konfigurasi “rc.inet1.conf”, yang berada dibawah folder. /etc/rc.d/ yang merupakan file configurasi untuk ethernet card, dengan mengetikan perintah,

root@qnoys:/lib/modules/2.4.29/kernel/drivers/net# vi /etc/rc.d/rc.inet1.conf

reading /etc/rc.d/rc.inet1.conf

# /etc/rc.d/rc.inet1.conf

#

# This file contains the configuration settings for network interfaces.

# If USE_DHCP[interface] is set to “yes”, this overrides any other settings.

# If you don’t have an interface, leave the settings null (”").


# Config information for eth0:

IPADDR[0]=”xxx.xxx.xxx.xxx“

NETMASK[0]=”255.255.255.240″

USE_DHCP[0]=”"

DHCP_HOSTNAME[0]=”"


# Config information for eth1:

IPADDR[1]=”192.168.0.1″

NETMASK[1]=”255.255.255.0″

USE_DHCP[1]=”"

DHCP_HOSTNAME[1]=”"


# Config information for eth2:

IPADDR[2]=”"

NETMASK[2]=”"

USE_DHCP[2]=”"

DHCP_HOSTNAME[2]=”"


# Config information for eth3:

IPADDR[3]=”"

NETMASK[3]=”"

USE_DHCP[3]=”"

DHCP_HOSTNAME[3]=”"


# Default gateway IP address:

GATEWAY=” xxx.xxx.xxx.yyy “


# Change this to “yes” for debugging output to stdout. Unfortunately,

# /sbin/hotplug seems to disable stdout so you’ll only see debugging output

# when rc.inet1 is called directly.

DEBUG_ETH_UP=”no”



Setelah file “rc.inet1.conf” telah di isi dengan ip, sekarang kita save file tersebut, dengan menekan Esc sekali lalu titik 2 “:” dan menekan “wq” dengan tujuan save hasil kerja,

Setelah itu kita coba aktifkan file tersebut, dengan perintah

root@qnoys:/# /etc/rc.d/rc.inet1

root@qnoys:/#

Kemudian kita coba cek, apakah ethernet kita sudah aktif ataukah belum? Dengan mengetikkan perintah.

root@qnoys:/# ifconfig

eth0 Link encap:Ethernet HWaddr 00:40:95:30:1C:B6

inet addr:xxx.xxx.xxx.xxx Bcast:xxx.xxx.xxx.xxx Mask:255.255.255.240

UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1

RX packets:31986 errors:0 dropped:0 overruns:0 frame:0

TX packets:5170 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:6457788 (6.1 Mb) TX bytes:1955401 (1.8 Mb)

Interrupt:11 Base address:0xc000


eth1 Link encap:Ethernet HWaddr 00:40:95:30:21:02

inet addr:192.168.0.1 Bcast:192.168.0.255 Mask:255.255.255.0

UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1

RX packets:66256 errors:0 dropped:0 overruns:0 frame:0

TX packets:26804 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:49074995 (46.8 Mb) TX bytes:3633595 (3.4 Mb)

Interrupt:5 Base address:0xe000


lo Link encap:Local Loopback

inet addr:127.0.0.1 Mask:255.0.0.0

UP LOOPBACK RUNNING MTU:16436 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:0

RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)


root@qnoys:/#

Sekarang kita telah melihat (semoga anda melihatnya jika anda mencoba) bahwa ethernet card kita sekarang telah aktif, dan kita pun bisa mencoba ping ke Gateway, atau ping ke komputer yang sejaringan dengan ip yang ke internet xxx.xxx.xxx.yyy, atau coba ping pada jaringan localnya, yang terhubung ke ip 192.168.0.1, jika menandakan reply hasil ping, berarti ip yang kita set adalah benar, jika diisi dengan benar dan sesuai ketentuan, dengan aturan, komputer yang di pingpun hidup dan memiliki ip yang sejaringan,

Lanjut, kita isikan DNS 1 dan DNS 2 nya, supaya kita nantinya kita akan mencoba untuk ngebrowsing, filenya adalah, resolv.conf. yang terletak dibawah folder /etc/ dengan perintah,

root@qnoys:/# vi /etc/resolv.conf

makan kita akan mendapati isi dari file tersebut hanya beberapa baris yang isinya, search example.net, dan kita akan menambahkannya, dengan DNS kita dan kita akan melihatnya, seperti

search example.net

nameserver xxx.xxx.xxx.yyy

nameserver zzz.zzz.zzz.zzz

nameserver www.www.www.zzz


setelah melakukan pengeditan, lanjutkan dengan menyimpan file tersebut, kemudian eksekusi lagi dengan mengetikan /etc/rc.d/rc.inet1.

dan sekarang cobalah ping ke suatu domain, dengan catatan IP, gateway, dns1 dan dns 2 telah benar cara pengisiannya. J

cobalah melakukan ping ke yahoo.com dan lakukan juga browsing lewat console, dengan perintah links. Misalkan :

root@qnoys:/# links yahoo.com


sekarang kita coba restart komputer kita, dan selanjutnya coba login lagi ke dalam router, kemudian kita coba lagi ifconfig apakah masih terlihat setingan ethernet kita atau tidak,, jika iya berarti bagus, jika tidak,, silahkan aktifkan dulu module hotplug dengan mengetikkan pkgtool dan cari bagian Setup selanjutnya cari bagian hotplug untuk mendisable atau mengenablekan fasilitas hotplug, yang berguna mendeteksi otomatis hardware pada saat boot.



Kita akan mengarah sekarang untuk share fasilitas internet dan kita akan menjadikan mesin linux kita sebagai gateway,

Pertama sekali kita aktifkan dulu fasilitas ip_forward dengan menggunakan cara gampang. Atau bisa juga lewat mengetikan langsung perintahnya.



root@qnoys:/etc/rc.d# echo 1 > /proc/sys/net/ipv4/ip_forward

akan tetapi kebiasaan saya mengisikan langsung didalam file rc.local yang berada pada folder /etc/rc.d/ dengan isian sebagai berikut.

root@qnoys:/etc/rc.d# vi /etc/rc.d/rc.local

#!/bin/sh

#

# /etc/rc.d/rc.local: Local system initialization script.

#

# Put any local setup commands in here:

echo 1 > /proc/sys/net/ipv4/ip_forward

Dan save dengan perintah Esc – : – wq lagi,

Sekarang kita buat sebuah file rc.nat yang akan kita letakkan pada folder /etc/rc.d/ dengan langsung kita ketikan perintahnya:

root@qnoys:/etc/rc.d# vi /etc/rc.d/rc.nat

trus kita isikan konfigurasi Nat dibawah ini, kedalam file rc.nat

iptables -t nat -A POSTROUTING -o eth0 -s 192.168.0.0/24 -j SNAT –to-source xxx.xxx.xxx.xxx

kemudian save.

Kita ubah sekarang file rc.nat ke file yang bisa di eksekusi, dengan perintah.

root@qnoys:/etc/rc.d# chmod +x /etc/rc.d/rc.nat

setelah file permitionnya diubah, selanjutnya kita masukkan ke dalam rc.local file rc.nat supaya bisa di eksekusi pada saat booting, dan kita letakkan dibawah perintah echo tadi:

root@qnoys:/etc/rc.d# vi /etc/rc.d/rc.local


#!/bin/sh

#

# /etc/rc.d/rc.local: Local system initialization script.

#

# Put any local setup commands in here:

echo 1 > /proc/sys/net/ipv4/ip_forward

/etc/rc.d/rc.nat



Kita save configurasi ini dan sekarang coba restart komputer routernya.

Coba login lagi, dan sekarang cek, apakah configurasi configurasi diatas masih ada atau tidak. Kalau ada yang hilang, silahkan cari permasalahannya. Kalau masih ada dan masih sama dengan configurasi semula, bahkan masih bisa ngebrowsing, sekarang coba kita test dari klient. Klient kita set ipnya selain ip eth1umpamanya, kita kasih ip client kita 192.168.0.2 dengan netmask yang disamakan 255.255.255.0 (sejaringan dengan eth1 router) gatewaynya ke ip router eth1 yaitu 192.168.0.1 kemudian. Isikan dns klient masing masing. 192.168.0.1 dan zzz.zzz.zzz.zzz atau www.www.www.zzz

Test ping dari klient ip router ether1 192.168.0.1, dilanjutkan ke ip router ether 0 xxx.xxx.xxx.xxx, selanjutnya ip gateway router yaitu xxx.xxx.xxx.yyy, ping zzz.zzz.zzz.zzz yaitu dns1 , ping dns 2 www.www.www.zzz . terakhir test ping ke yahoo.com ..

Kalau hasilnya reply, test browsing.

Seandainya bisa, dan saya yakin bisa karna saya mencobanya sendiri, selanjutnya terserah anda, ingin mengetahui lebih jauh apa apa yang bisa di aplikasikan ke router, silahkan baca lagi tutorial tutorial yang banyak di internet dunia maya,

Jikalau ada kata saya yang salah, tolong dimaafkan . maksud saya tulisan saya kalau ada yang salah, terlebih dahulu saya minta maaf, karna saya orang awam dan baru mengenal linux console, dan juga saya blom disekolahkan tentang ini, saya hanya sekedar baca baca dan praktek. Dengan otodidak ilmu saya masih banyak kekurangan. J semoga bermanfaat, paling tidak buat saya sendiri. J



Ref:

Dibaca dari berbagai sumber dunia maya.

sumber : ...

Yuuk Lanjut......

JARKOM (Instalasi Kabel Jaringan (UTP))

jarkom

INSTALASI KABEL JARINGAN (UTP)


1. Tujuan

a. Mahasiswa memahami koneksi dalam kabel UTP

b. Mahasiswa dapat membuat kabel UTP straight dan crossover.

2. Dasar Teori

2 Komputer dapat dihubungkan satu dengan lainnya membentuk suatu jaringan. Kabel adalah media transmisi yang biasa digunakan dan jenis yang sering digunakan adalah kabel twisted pair dan coaxial.


Twisted Pair (Shielded and Unshielded)

Kabel twisted pair adalah kabel tembaga yang dililitkan secara berpasangan dengan tujuan untuk menutupi kelemahan kabel terhadap noise electrics yang berasal dari dalam kabel (pair to pair coupling atau crosstalk) dan dari luar kabel (interferensi electromagnetic dan interferensi radio). Jadi semakin banyak lilitan kabel setiap inci maka semakin kuat daya tahan kabel terhadap interferensi elektromagnetik dan crosstalk.

Kabel twisted pair terdiri dari dua jenis, yaitu terbungkus / shielded (shielded twistwed pair/STP) dan tak terbungkus / unishielded (unshielded twisted pair / UTP). Karekteristik yang dimiliki kabel ini adalah :
Sepasang kabel yang di_twist, yang jumlah pasangannya bisa dua,empat,atau lebih
Kecepatan transfer data yang dapat di layani sampai 100 Mbps.
Konektor yang bisa digunakan RJ-11 atau RJ-45.


Untuk membuat kabel UTP membutuhkan crimping tool yang digunakan untuk melebarkan kabel dan memasangnya ke conector. Jangan memotong kabel UTP lebih dari setengah inci. Jangan menggores kabel karena akan mengurangi kinerja kabel.

Coaxial

Kabel coaxial memiliki ukuran yang beragam. Diameter yang besar memiliki transmisi panjang dan menolak noise. Nama lain dari kabel ini adalah thicknet. Kabel ini sangat popular untuk LAN karena memiliki brandwith yang lebar sehingga dapat digunakan untuk komunikasi broadband (multiple chanel).

Kabel coaxial memilki karakteristik sebagai berikut:
Kecepatan data dapat mencapai 10 Mbps.
Sering digunakan untuk kabel TVARCnet,thickethernet dan tihin Ethernet.
Thick coaxial /10Base5 /RG-8 sering digunakan untuk backbone untuk instalasi jaringan antar gedung. Kabel ini secara fisik berat dan tidak fleksibel,namun ia mampu mecapai jarak 500m bahkan lebih.
Thin coaxial / 10Base2 / RG-58 / cheapernet sering digunakan untuk jaringan antar workstation. Kabel ini secara fifik lebih mudah ditangani dari pada RG-8 secara fleksibel lebih ringan.

Kabel ini sangat mudah untuk topologi bus dan topologi kabel ring. Kabel thin coaxial paling banyak digunakan dalam LAN, lebih mahal dari twisted pair dan lebih sukar.

Fiber Optik (Serat Optik)

Kabel serat optic adalah kabel jaringan computer yang dapat mentransmisikan cahaya (gelombang elektromagnetik). Cahaya ini memiliki sifat dualisme, yaitu cahaya bersifat gelombang (efek Compton, panjang gelombang de broglie, computer optic dan lainnya) dan cahaya bersifat partikel (efek fotolistrik, eksperimen davisson-germer, dan lainnya).

Kabel ini memiliki daya jelajah 550 meter sampai ratusan kilometer. Keunggulan kabel ini adalah kebal terhadap interferensi elektromagnerik, sehingga mampu mentransmisikan data dengan kecepatan tinggi, tidak membawa sinyal listrik dan mengubah sinyal (bit) menjadi bentuk cahaya.


2

Kabel serat optic terbagi atas 2 bagian, yaitu single dan mode. Kabel single mampu menjelajah jarak sampai ratusan kilometer dan mampu mengirim satu sinyal dalam satu waktu. kabel multimode mampu menjelajah ± 500 meter, mengirim beberapa sinyal dalam waktu yang sama, dan mengirim data pada sudut bias (refraction) yang berbeda.

Kabel serat optic merupakan media LAN yang paling baik kualitasnya, tetapi harganya cukup mahal. Kecepatan transfer datanya sangat tinggi, yaitu 100 mbps dan bebas noise (error) kecuali jika medianya mengalami kerusakan.


UTP (unshielded Twisted pairs)

Jenis kabel UTP yang terbaik saat ini adalah jenis kategori 5 (CAT5),sehingga sering banyak digunakan, dari pada jenis katagori sebelumnya. UTP CAT5 akan tamapak seperti gambar1. yaitu terdiri dari 4 pasang kabel yang tiap-tiap kabel mempunyai warna yang berbeda (white/blue, blue, white/orange, orange, white/green, green, white/brown, brown).

Standart Internasional untuk urusan kabel UTP adalah seperti tampak pada table 1

Table 1. Standart Urutan Kabel UTP


Urutan Kabel
Warna

1
White/orange

2
Orange

3
White/green

4
Blue

5
White/blue

6
Green

7
White/brown

8
Brown



Gambar 2 (a). Meratakan dan menyusun kabel UTP

(b). memasukkan kabel UTP ke konektor RJ 45 dan mengkaitkan


Ada 2 jenis hubungan kabel UTP yaitu straight dan crossover, hubungan straight umumnya digunakan untuk menghubungkan PC ke HUB sedangkan crossover untuk menghubungkan PC ke PC atau HUB ke HUB. Hubungan straight dibuat dengan membuat hubungan kabel yang sama di kedua ujung kabel UTP, sedangkan crossover dibuat dengan menukar pin 1 dengan pin 2 dari sisi awal kabel ke pin 3 dan pin 6 dari sisi akhir kabel.


4

3. Peralatan

1. Kabel UTP dengan panjang sesuai ketentuan.

2. LAN Tester

3. Crimping tool

4. Konektor RJ 45

4. Procedure Percobaan

1. Siapkan peralatan dan kabel UTP dengan panjang sesuai ketentuan

2. Tentukan jenis hubungan yang akan dibuat (straight atau crossover).

3. Urutkan kabel UTP sesuai jenis hubungan yang akan dibuat dan dirapikan.

4. Masukkan kabel UTP ke konektor RJ 45, pastikan urutannya benar dan rata sampai ke ujung, ulangi jika salah.

5. Setelah memasukkankabel UTP ke RJ 45 sesuai dengan ketentuan, kaitkan kabel UTP dengan konektor RJ 45 menggunakan crimping tool dengan menekan sekeras-kerasnya sampai terlihat tembaga pada RJ 45 menembus kekabel UTP.

6. Tes kabel LAN yang sudah dibuat menggunakan LAN tester, dan catat konektivitas tiap-tiap pin ke kabel data percobaan, sesuaikan dengan hubungan kabel yang anda buat (straight atau crossover).
Landasan Teori

Jaringan merupakan pada dasarnya adalah jaringan kabel, menghubungkan satu sisi dengan sisi lain, namun bukan berarti kurva tertutup, bisa jadi merupakan kurva terbuka. Seiring dengan perkmbangan teknologi, penghubung antar komputer mengalami perubahan serupa. Mulai dari teknologi telegraf yang memanfaatkan gelombang radio hingga teknologi serat optik dan laser menjadi tumpuan perkembangan jaringan komputer. Serta bentuk dan fungsi dari jaringan tersebut menentukan pemilihan jenis kabel.demikian juga sebaliknya ketersediaan kabel dan harga menjadi pertimbangan utama untuk network.

5. Data percobaan

a) Percobaan pertama (gagal)

CrossoverStart
End
Konektivitas

PIN
Warna
PIN
Warna

1 White – Orange
1
White – Green


2
Orange
2
Green


3
White – Green
3
White – Orange


4
Blue
4
Blue
_

5
White – Blue
5
White – Blue


6
Green
6
Orange


7
White – Brown
7
White - Brown
_

8
Brown
8
Brown
_



b) Percobaan Kedua ( Berhasil)

Straight
Start
End
Konektivitas

PIN
Warna
PIN
Warna

1
White – Orange
1
White - Orange


2
Orange
2
Orange


3
White – Green
3
White – Green


4
Blue
4
Blue


5
White – Blue
5
White – Blue


6
Green
6
Green


7
White - Brown
7
White – Brown


8
Brown
8
Brown






6. Analisa

1. Identifikasi Masalah

Dalam praktikum pembuatan kabel UTP terdapat kendala – kendala dalam pembuatannya, seperti Kabel tidak conect, seperti yang terdapat pada table diatas. Terdapat beberapa kemungkinan penyebab tidak connect nya kabel UTP tersebut, diantaranya sebagai berikut:

· Kabel tidak tesusun secara berurutan sesuai ketentuan

· Tidak ratanya kabel UTP, biasanya ini terjadi pada saat pemotongan kabel. Sehingga kabel tidak sampai atau tidak terhubung dengan connector.

· Pemotongan kabel induk yang kurang panjang ,sehingga menghalangi masuknya kabel yang delapan.

· Pemotongan kabel yang terlalu dalam pada kabel delapan hingga mengakibatkan luka pada kabel tersebut,sehingga mengakibatkan tidak connectnya kabel tersebut..

· Penjepitan connector dengan menggunakan crimping tool kurang kuat, sehingga kabel tidak terpasang(menempel) dengan baik pada conector..

2. Pemecahan Masalah

· Untuk penyusunan dan pemotongan kabel yang benar dapat dilakukan dengan cara:

o Ketika pemotongan kabel induk, potonglah kabel denan sangat benar dan teliti, sehingga tidak mengkibatkan: kelukaan pada kabel(karena terlalu dalam), terlalu panjang &tidak terlalu pendek

o Urutkan kabel delapan sesuai ketentuan, kemudian dipegang kuat agar kabel tidak terpisah.

o Ketika pemotongan kabel delapan, pastikan kabel dalam posisi yang benar dan teliti kerataan kabel.

· Untuk penjepitan connector yang benar dilakukan dengan langkah-langkah sebagai berikut:

o Sebelum menjepit connector pastikan kabel terpasang dengan benar pada connector, teliti kembali kertaan,jika ada kesalahan keluarkan kembali kabel dari conector.

o Setelah kabel terpasang dengan benar, jepit connector dengan kuat menggunakan crimping tool.

· Jepit kabel dengan krimping, kemudian uji pada LAN tester, apabila ada kabel yang tidak connect( tidak nyala ). Maka ulang kembali pembuatan kabel UTP.

· Gambar berikut menunjukkan kabel UTP yang benar

diambil dari ....

Yuuk Lanjut......
